Kuidas parandab kuulkruvi CNC-masinate ja automaatikasüsteemide täpsust?

CNC-masinate ja automatiseeritud süsteemide puhul, kus korratavus ja jäikus määravad jõudluse, on kuulkruvi täpse liikumisjuhtimise vaieldamatu nurgakivi. Erinevalt traditsioonilistest juhtkruvidest, mis põhinevad libiseval hõõrdumisel, kasutab kuulkruvi hõõrdumise minimeerimiseks ja tagasilöökide kõrvaldamiseks retsirkuleerivaid teraskuule. See põhiline disain võimaldab kaasaegsetel CNC-seadmetel saavutada positsioneerimistolerantsid mikronites, võimaldades tööstusharudel lennundusest kuni meditsiiniseadmete tootmiseni nihutada võimaliku piire. Oma tuumas muudab kuulkruvi pöörleva liikumise erakordse efektiivsusega lineaarseks liikumiseks, muutes mootori pöördemomendi otse sujuvaks ja prognoositavaks liikumiseks – see on oluline nõue iga automaatika ökosüsteemi jaoks, mis nõuab submikronilist korratavust.

Aga kuidas täpselt tõstab kuulkruvi täpsuse sellisele tasemele? Vastus peitub mehaanilise arhitektuuri, eellaadimise ja termilise stabiilsuse kombinatsioonis. Jaotades koormuse pigem veerevate elementide kui libisevate pindade kaudu, vähendab kuulkruvi drastiliselt hõõrdekadusid ja soojuse teket, mis on töötlemise kaks peamist täpsuse vaenlast. Lisaks on reguleeritavate eelkoormusmehhanismide abil praktiliselt välistatud tagasilöök – mehaaniliste komponentide vaheline lõtk –, tagades, et suunamuutused toimuvad koheselt, ilma liikumist kaotamata. Automatiseerimissüsteemide puhul, mis käitlevad keerulisi valimis- ja asetamisoperatsioone või viieteljelist CNC-töötlust, tähendab see väiksemaid tolerantse, paremat pinnaviimistlust ja pikemat tööriista kasutusiga. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. on üle kahe aastakümne pühendunud nende nüansside valdamisele, tootnud kuulkruvisid, mis seavad tänapäevastes tehastes kogu maailmas täpsuse mõõdupuuks. Selles artiklis lahkame tehnilisi parameetreid, inseneripõhimõtteid ja praktilisi eeliseid, mis kinnitavad, miks kuulkruvi jääb täppisajamiga tööstustes asendamatuks.

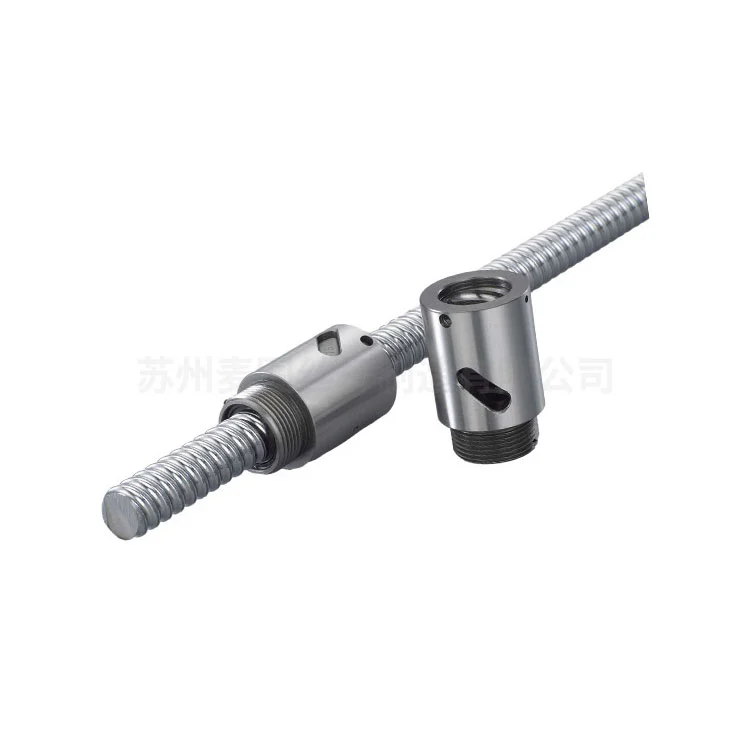

Millised kriitilised konstruktsiooniomadused muudavad kuulkruvi ülitäpse CNC-töötluse jaoks hädavajalikuks?

Kaasaegne CNC-töötlemiskeskus töötab oma lineaarajami komponentide meelevallas. Kui hinnata, miks kuulkruvi on kullastandard, tuleb uurida arhitektuurilisi iseärasusi, mis seda tavapärastest kruvisõlmedest eraldavad. Meie tehas,Suzhou Maitu Screw Rod Manufacturing Co., Ltd., loob iga kuulkruvi tervikliku lähenemisega geomeetrilisele täpsusele, materjaliteadusele ja koormuse jaotusele. Allpool on peamised disainiatribuudid, mis toetavad ülimat täpsust.

• Tsirkuleerivad kuullaagrid:Erinevalt akme-kruvide libisevast kontaktist kasutab kuulkruvi karastatud teraskuule, mis veerevad võistlusrajal. See veeremistegevus vähendab hõõrdetegurit nii madalale kui 0,005, võimaldades sujuvamat liikumist ja vähendades servomootoritelt nõutavat pöördemomenti. Väiksem hõõrdumine vähendab ka soojuse teket, mis on kriitilise tähtsusega, sest soojuspaisumine võib põhjustada positsioneerimisvigu kuni 10 mikronit Celsiuse kraadi kohta meetri kohta.

• Suur juhtme täpsus (JIS C0-C5 klassid):Meie tehase täppislihvitud kuulkruvid saavutavad plii täpsuse kuni C0 klassini, mis tähendab, et kõrvalekalle on piiratud ±3 mikroniga 300 mm kohta. Selline täpsusaste tagab, et tööriistade programmeeritud liikumisteed vastavad täpselt tegelikule liikumisele, mis on oluline keerukate kosmosekomponentide või mikroelektroonika vormide kontuuride kujundamiseks.

• Optimeeritud palliringlussüsteemid:Sisemised deflektorid või toru tagastussüsteemid tagavad palli sujuva retsirkulatsiooni ilma vibratsiooni ja mürata. Meie patenteeritud deflektori konstruktsioonid vähendavad pulseerimist, mis tähendab otse ühtlast etteandekiirust ja kõrvaldab töödeldud pindade märgistuse.

• Kõrge aksiaalne jäikus:Kombineerides suure kruvi läbimõõduga eelkoormatud mutrisõlmedega, pakub kuulkruvi aksiaalset jäikust kuni 500 N/µm. See jäikus hoiab ära läbipainde lõikejõudude mõjul, säilitades tööriista asendi isegi raskete freesimistoimingute ajal.

• Kohandatavad eellaadimismehhanismid:Topeltmutri eellaadimise või liiga suure palli eellaadimise meetodid võimaldavad meil tagasilööki nulli viia. CNC-rakenduste puhul, mis nõuavad kahesuunalist positsioneerimise täpsust, pole see funktsioon vaieldav.

Maitu Screw Rodis järgib meie tootmisprotokoll rangeid kvaliteediväravaid. Kasutame induktsioonkarastatud kruvivõlle kõvadusega HRC 58-62 ja täppislihvitud jooksuradasid, et tagada kulumiskindlus miljonite tsüklite jooksul. Lisaks hõlmab meie disainifilosoofia lõplike elementide analüüsi, et optimeerida plii sammu ja kuuli läbimõõdu suhet, maksimeerides nii kiirust kui ka täpsust. Ööpäevaringselt töötavate automaatikasüsteemide puhul tagab nende disainifunktsioonide kombinatsioon, et kuulkruvi säilitab oma esialgse täpsuse aastaid, vähendades ümberkalibreerimise seisakuid. Lõppkokkuvõttes muudavad kriitilised disainifunktsioonid lihtsa mehaanilise komponendi täpsuse võimaldajaks, mis määrab iga CNC-masina või automatiseeritud koosteliini võimekuse.

Kui meie insenerid töötavad välja kliendi jaoks kohandatud kuulkruvi, keskenduvad nad kolmele sambale: plii täpsuse standardimine, termilise stabiilsuse juhtimine ja eelkoormuse järjepidevus. Nende sammaste integreerimisega garanteerime, et lineaarne liikumissüsteem reageerib koheselt juhtsignaalidele – see on kiirete töötluskeskuste ja pooljuhtide automatiseerimise kohustuslik nõue. Oma 20-aastase tööstuse kogemuse jooksul oleme täheldanud, et kuulkruvi disainiomadused on otseses korrelatsioonis masstootmise keskkondades saavutatavate Cpk väärtustega, kinnitades, miks see on endiselt missioonikriitiliste rakenduste jaoks parim valik.

Miks ületab kuulkruvi automaatikasüsteemides traditsioonilisi juhtkruvisid?

Automatiseerimissüsteemid – alates robotkätest kuni valimis- ja asetamisseadmeteni – nõuavad ühtlast, hõõrdumatut liikumist minimaalse hooldusega. Traditsioonilised juhtkruvid (akme või trapetsikujulised) tuginevad kruvi ja mutri vahelisele libisevale hõõrdumisele, mis toob kaasa libisemiskäitumise ja kiire kulumise. Seevastu kuulkruvi määratleb põhimõtteliselt ümber töö efektiivsuse. Tuginedes aastakümnete pikkusele tootmiskogemusele meie tehases, oleme koostanud lõplikud põhjused, miks kuulkruvi domineerib automatiseeritud keskkondades.

• Hõõrdumistõhusus ja energiakulu:Tüüpiline juhtkruvi töötab umbes 20-40% efektiivsusega, kuulkruvi aga 90% või rohkem. Mitme teljega automaatikasüsteemide puhul vähendab see efektiivsus mootori suuruse nõudeid, energiakulusid ja kontrollerite soojuskoormust.

• Nullpulga libisemise nähtus:Libmishõõrdumine tekitab staatilise hõõrdumise, mis tuleb ületada enne liikumise algust, põhjustades tõmblevat käivitust. Kuulkruvis olev veerekontakt välistab libisemise, võimaldades ülisujuvaid mikroliigutusi – see on vajalik täppiskatte või elektroonilise montaaži jaoks.

• Pikaealisus ja keskmine riketevaheline aeg (MTBF):Kuna veerekontakt minimeerib abrasiivset kulumist, ületab kuulkruvi eluiga nimikoormusel sageli 20 000 tundi, võrreldes libisevate juhtkruvide 5000–8000 tunniga. Meie tehase kiirendatud kasutusea testid kinnitavad, et korraliku määrimise korral säilitavad meie kuulkruvid originaalse täpsuse ka pikemate tootmisperioodide jaoks.

• Suuremad reisikiirused:Madal inerts ja vähendatud hõõrdumine võimaldavad kuulkruvidel saavutada sobiva konstruktsiooniga liikumiskiirust kuni 120 m/min või rohkem, samas kui juhtkruvid tekitavad liigset kuumust kiirustel üle 30 m/min. See kiiruse eelis suurendab suure mahuga automatiseerimisliinide läbilaskevõimet.

• Lihtsustatud hooldus:Kuulkruvid vajavad ainult perioodilist määrimist ja tihendi kontrollimist, samas kui juhtkruvid vajavad kulumisest põhjustatud lõtku kompenseerimiseks sageli reguleerimist. Automatiseeritud ladude või CNC-tööriistavahetajate puhul tähendab hoolduse vähenemine pikemat tööaega.

Meie tootmisüksuses, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., teeme sageli kõrvuti võrdlevaid analüüse klientidele, kes lähevad juhtkruvidelt kuulkruvidele. Andmed näitavad järjekindlalt positsioonilise korratavuse paranemist 30-50% ja tsükliaegade 20% vähenemist tänu suurematele kiirendusvõimetele.

Lisaks näitavad kuulkruvidega varustatud automatiseerimissüsteemid oluliselt madalamat vibratsiooni, mis on nägemissüsteemide või lasermõõteseadmete integreerimisel kriitilise tähtsusega. Kuulkruvile omane võime taluda nii tõuke- kui ka momentkoormust kompaktses pakendis võimaldab projekteerimisinseneridel kahandada masina jalajälgi ilma täpsust kahjustamata. Iga automaatikasüsteemi jaoks, mis nõuab kõrgeid töötsükleid ja mikronitasemelist täpsust, ei ole kuulkruvi pelgalt uuendus – see on hädavajalik.

Lisaks tagab meie kuulkruvide konstruktsioonide mitmekülgsus – sealhulgas kohandatud otste töötlemine, mutrikonfiguratsioonid ja klaasipuhasti tihendid – sujuva integreerimise olemasolevatesse automatiseerimisarhitektuuridesse. Olgu selleks siis puhas ruum pooljuhtide valmistamiseks või karm jahutusvedeliku sissepääsuga töötlemiskeskkond, meie kuulkruvid säilitavad suurepärase jõudluse. See kohanemisvõime koos vaieldamatute mehaaniliste eelistega selgitab, miks tööstused on standardiseerinud kuulkruvitehnoloogia järgmise põlvkonna automatiseerimisprojektide jaoks.

Kuidas määravad peamised tehnilised parameetrid kuulkruvi täpsust tööstuslikes rakendustes?

Inseneride ja hankespetsialistide jaoks on kuulkruvi spetsifikatsioonilehe mõistmine reaalse täpsuse ennustamiseks hädavajalik. Maitu Screw Rodis valmistame kuulkruve, mille parameetrid on täpselt vastavuses rahvusvaheliste standarditega. Allpool on üksikasjalik tabel, mis näitab tehnilisi parameetreid, mis määravad täpsuse, kandevõime ja dünaamilise käitumise. Iga parameeter mängib keskset rolli selles, kuidas kuulkruvi parandab CNC-masinate ja automaatikasüsteemide täpsust.

Need parameetrid ei ole isoleeritud; need toimivad sünergiliselt. Näiteks C0-klassi kuulkruvi koos topeltmutri eelkoormuse ja suure läbimõõduga annab liikumisplatvormi, mis saavutab ±1 µm positsioneerimistäpsuse. Meie tehas kasutab iga täppiskuulkruvi jaoks enne saatmist laserinterferomeetri kontrollimist, tagades jälgitavuse rahvusvaheliste pikkusstandardite järgi. Klientidele, kes tegutsevad sellistes tööstusharudes nagu optiliste läätsede lihvimine või meditsiiniline robootika, pakume mõõtmisaruandeid, mis tõendavad juhtme kõrvalekaldeid, läbijooksu ja eelkoormuse pöördemomenti. Neid parameetreid hoolikalt kontrollides annab Suzhou Maitu Screw Rod Manufacturing Co., Ltd. inseneridele volitused kavandada süsteeme, mis saavutavad järjekindlalt kõrgeima täpsuse kriteeriumid.

Lisaks pakume kohandatud plii modifikatsioone, et kompenseerida kiirete rakenduste soojuskasvu, suurendades veelgi reaalset täpsust. Nende tehniliste spetsifikatsioonide õige valik on otseses korrelatsioonis valmis toorikute saavutatavate geomeetriliste tolerantsidega, kinnitades veel kord, miks kuulkruvi on ülim täppiskomponent.

Millist rolli mängib eelkoormus ja tagasilöökide kõrvaldamine submikronilise positsioneerimise saavutamisel?

Tagasilöök on täpse liikumisjuhtimise peamine vaenlane. Mis tahes mehaanilise jõuülekande korral põhjustab vastandkomponentide vaheline kliirens suuna muutmisel viivitust – nähtus, mis halvendab CNC kontuurimise täpsust ja automatiseerimise korratavust. Kuulkruvi lahendab selle täiustatud eelkoormuse tehnikate abil, mis loovad sisemise kokkusurumise, kõrvaldades kaotatud liikumise. Meie tehases, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., oleme viimistlenud eellaadimismetoodikaid, mis tagavad submikronilise positsioneerimise jõudluse isegi kõikuvate koormuste korral.

• Topeltmutri eelkoormus:Kaks mutrit on paigaldatud vahetükiga, mis kutsub esile aksiaalse nihke, sundides kummaski mutris olevaid kuule kokku puutuma kruvisoone vastaskülgedega. See meetod kõrvaldab täielikult tagasilöögi ja suurendab aksiaalset jäikust 30-50%. 5-teljeliste CNC-masinate puhul tagab see, et ümmarguse interpolatsiooni testid näitavad kõrvalekallet alla 2 mikroni.

• Suure palli eellaadimine:Kasutades kuulid, mis on veidi suuremad kui võidusõiduraja soone läbimõõt, saavutatakse kontrollitud interferentsi sobivus. See ühe mutriga eellaadimismeetod on kompaktne ja ideaalne automaatikatelgedele, kus ruumi on vähe, kuid tagab siiski lõtkuvaba töö.

• Reguleeritavad eelkoormuse mehhanismid:Mõned konstruktsioonid sisaldavad mutrit, mis võimaldab eelkoormusjõudu väljal reguleerida, võimaldades pärast pikemaajalist hooldust uuesti kalibreerida. Meie tehas pakub selgeid reguleerimisprotokolle, et säilitada täpsust kogu seadme elutsükli jooksul.

• Mõju süsteemi jäikusele:Eelkoormus mitte ainult ei kõrvalda tagasilööki, vaid suurendab ka jõuülekande üldist jäikust. Suurem jäikus tähendab, et välised jõud (nt lõikekoormused CNC-freesis) põhjustavad minimaalse nihke, säilitades detaili täpsuse.

• Mõju korratavusele:Kui tagasilöök on elimineeritud, saavutab kuulkruvi kahesuunalise korratavuse 1-2 mikroni piires. Õrna elektroonika käitlemise automatiseerimisel väldib see korratavus komponentide nihkeid ja koostedefekte.

Juhtseadmete vaatenurgast võimaldavad eelkoormatud kuulkruvid servo silmustel töötada suurema võimendusega ilma võnkumist esile kutsumata, parandades veelgi settimisaega ja asukoha täpsust. Meie insenerimeeskond demonstreerib seda sageli laserkalibreerimisega: eellaaditud kuulkruviga CNC-telje ümberpööramisviga on alla 1 mikroni, võrreldes tavalise juhtkruvi 15–30 mikroniga. Kõrgtäpsetes sektorites, nagu vormide valmistamine ja elektromagnetiline väljatöötlus, tähendab see otsest paremat pinnaviimistlust ja tunnistajaliinide kõrvaldamist.

Veelgi enam, lõtku kõrvaldamine vähendab löögijõude suuna muutmise ajal, kaitstes kogu ajamimehhanismi enneaegse kulumise eest. Kõigi kahesuunalist liikumist vajavate rakenduste puhul – olgu selleks siis portaalmarsruuter või pooljuhtplaadi staadium – on eellaadimisega kuulkruvi ainus elujõuline lahendus, mis tagab submikronilise positsioneerimise. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. pakub iga täppisklassi kuulkruvi eelkoormuse kalibreerimise aruandeid, tagades, et meie kliendid saavad komponendid, mis vastavad kõige rangematele liikumisjuhtimisnõuetele.

Järeldus: kuulkruvide määrav roll järgmise põlvkonna täppisautomaatikas

CNC-masinate ja automaatikasüsteemide täppisehitus ei ole pelgalt täiustatud tarkvara või kõrglahutusega kodeerijate küsimus; see sõltub põhimõtteliselt lineaarajami mehaanilisest terviklikkusest. Nagu oleme uurinud, moodustab kuulkruvi oma veereva elemendi disaini, eelkoormuse kohandamise ja suurepärase jäikusega tänapäevase ülitäpse liikumisjuhtimise selgroo. Alates hõõrdumisest põhjustatud termilise triivi vähendamisest kuni tagasilöögi kõrvaldamiseni hetkeliseks reageerimiseks – kõik kuulkruvi omadused on kohandatud vastama lakkamatule püüdlemisele rangemate tolerantside ja suurema läbilaskevõime poole.

Oma aastakümnete pikkuse tootmiskogemuse jooksul ettevõttes Suzhou Maitu Screw Rod Manufacturing Co., Ltd. oleme olnud tunnistajaks, kuidas kuulkruvi õige valik ja integreerimine võib muuta standardsed masinad maailmatasemel täppisseadmeteks. Sellised tööstusharud nagu kosmosetööstus, autotööstus, meditsiiniseadmed ja täiustatud elektroonika toetuvad kõik täppis-kuulkruvide poolt seatud jõudluse kriteeriumidele.

Kasutades tipptasemel lihvimistehnoloogiat, ranget kvaliteedikontrolli ja kohandatud insenerivõimalusi, tagab meie tehas, et iga meie toodetud kuulkruvi aitab kaasa mõõdetavale täpsusele, töökindlusele ja seadmete üldisele tõhususele. Kuna automaatika areneb koos tööstusega 4.0, suureneb nõudlus komponentide järele, mis tagavad mikronitasemel korratavuse erinevatel koormustel. Kuulkruvi on valmis selle väljakutsega toime tulema, pakkudes tõestatud teed homse tootmismaastiku täpsusnõuete täitmiseks ja nende ületamiseks.

Kas olete valmis oma CNC-masinate või automaatikasüsteemide täpsust tõstma?Partner ettevõttega Suzhou Maitu Screw Rod Manufacturing Co., Ltd.kuulkruvide saamiseks teie täpsete spetsifikatsioonide järgi. Meie ekspertide meeskond pakub igakülgset tuge alates disainikonsultatsioonist kuni müügijärgse teeninduseni, tagades, et teie liikumisjuhtimislahendused tagavad ületamatu täpsuse. Võtke meie tehasega ühendust juba täna, et küsida hinnapakkumist või arutada kohandatud kuulkruvi nõudeid – loome koos täpsust.
