Kuidas saavad ülitäpsed lineaarsed juhikud parandada tänapäevaste liikumissüsteemide täpsust, stabiilsust ja töökindlust

Artikli kokkuvõte: Ülitäpsed lineaarsed juhikudon hädavajalikud liikumissüsteemide jaoks, mis nõuavad erakordselt täpset positsioneerimist, sujuvat liikumist, suurt jäikust ja pikaajalist korratavust. Alates pooljuhtseadmetest ja täppistööpinkidest kuni robootika ja meditsiiniseadmeteni võib õige lineaarne juhik otseselt mõjutada töötlemise kvaliteeti, seadmete stabiilsust ja tegevuskulusid. See artikkel selgitab, kuidas ülitäpsed juhikud töötavad, millised spetsifikatsioonid on kõige olulisemad, kuidas võrreldakse täpsusklasse ja mida peaksid ostjad arvestama, kui valivad usaldusväärse lahenduse professionaalselt tootjalt, näiteksMaitu.

Sisukord

• Miks on ülitäpsed lineaarsed juhikud olulised?
• Millised tehnilised omadused määratlevad suure jõudlusega lineaarse juhiku?
• Kuidas mõjutavad täpsusastmed ja tolerantsid jõudlust?
• Millised materjalid ja pinnatöötlused toetavad pikaajalist täpsust?
• Kus kasutatakse tavaliselt ülitäpseid lineaarseid juhikuid?
• Kuidas valida õige lineaarne juhend?
• Millist kvaliteedikontrolli peaksid ostjad ootama?
• Korduma kippuvad küsimused
• Viimased mõtted

Miks on ülitäpsed lineaarsed juhikud olulised?

Kaasaegses automatiseerimises ei tähenda lineaarne liikumine enam lihtsalt komponendi liigutamist punktist A punkti B. Pooljuhtide tootmine, täppiskontroll, CNC-töötlus, robootika ja meditsiiniseadmed nõuavad sageli korratavat liikumist äärmiselt väikeste kõrvalekalletega. Nendes rakendustes võib isegi mõne mikromeetri geomeetriline viga mõjutada toote kvaliteeti, kokkupaneku täpsust või mõõtmistulemusi.

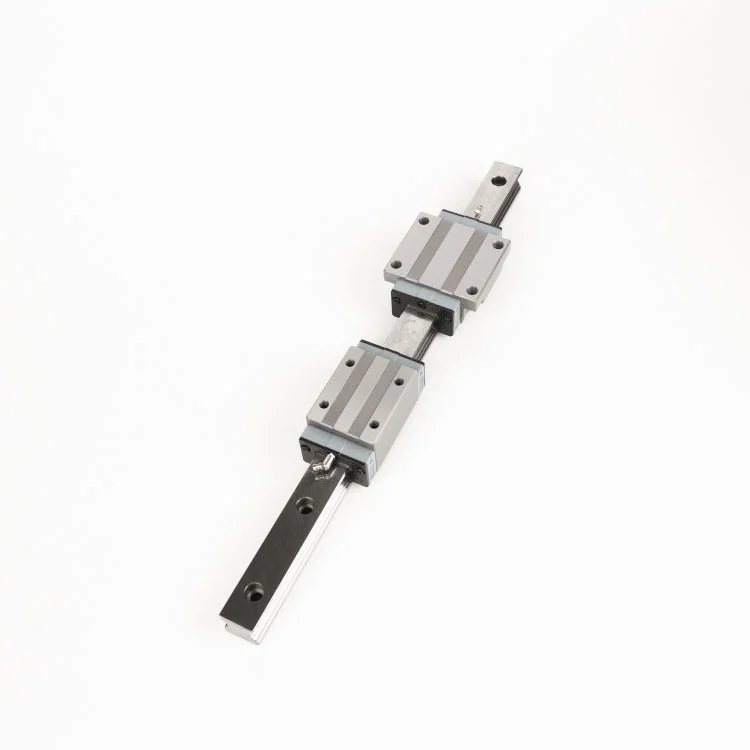

Ülitäpsed lineaarsed juhikud pakuvad kontrollitud veeremisliidest juhtrööpa ja kelgu vahel. Nende optimeeritud võidusõidutee geomeetria, hoolikalt maandatud paigalduspinnad ja kontrollitud tootmistolerantsid aitavad minimeerida soovimatut vibratsiooni, positsioonimuutusi ja mehaanilist lõtku.

Maitu arendab lineaarliikumise tooteid nõudlikele tööstuslikele rakendustele ning omab enam kui 12-aastast kogemust täppiskomponentide valmistamise ja sellega seotud lahenduste vallas. Selle ülitäpsed juhikud on loodud jäikuse, mõõtmete järjepidevuse, koormuse jõudluse ja pikaajalise töökindluse jaoks, mistõttu need sobivad süsteemidele, kus tavalised lineaarsed juhikud ei pruugi tagada piisavat täpsust.

Ülitäpse juhiku väärtus ei ole seega piiratud selle mõõtmete tolerantsiga. See on geomeetrilise täpsuse, materjali omaduste, eelkoormuse käitumise, paigalduskvaliteedi, määrimise, tihenduse ja kvaliteedikontrolli kombinatsioon, mis määrab tegeliku liikumise jõudluse.

Millised tehnilised omadused määratlevad suure jõudlusega lineaarse juhiku?

Täpset lineaarset juhikut tuleks hinnata pigem tervikliku liikumiskomponendina kui ühe täpsusnumbrina. Selle toimivuse määramiseks töötavad koos mitmed tehnilised omadused.

Neljapunktiline kontakt ja koormuse jaotus

Optimeeritud võidusõiduraja struktuur võib jaotada rakendatud koormused mitme kontaktpunkti vahel. See aitab juhikul radiaaljõude, külgjõude ja momentkoormusi tõhusamalt käsitleda, eriti mitmeteljelistes seadmetes.

Täppislihvitud pinnad

Maapinna jooksurajad ja kinnituspinnad aitavad kaasa sujuvamale kelgu liikumisele ja mõõtmete järjepidevusele. Maitu määrab oma ülitäpse seeria jaoks umbes Ra 0,4–0,8 μm pinnaviimistlusega rajad.

Kõrge jäikus

Jäikus muutub eriti oluliseks, kui juhik toetab raskeid tööriistu, lõikejõude, kontrollmooduleid või mitmeteljelisi mehhanisme. Jäik juhik võib aidata vähendada deformatsiooni ja säilitada positsiooni stabiilsust töökoormuse korral.

Usaldusväärne tihendus ja määrimine

Saastumine on lineaarsete liikumissüsteemide puhul suur probleem. Integreeritud mitme labürindi tihendid võivad aidata vältida saasteainete jõudmist veereelementidele ja jooksuradadele. Valikulised määrdelahendused võivad pikema töötamise ajal hooldusvajadusi veelgi vähendada.

• Stabiilne ja sujuv lineaarne liikumine
• Suure koormuse ja hetkekoormuse võime
• Vähendatud vibratsioon reisi ajal
• Kontrollitud paigaldus- ja töötäpsus
• Kaitse tolmu ja väliste saasteainete eest
• Õige määrimise korral pikemad hooldusintervallid

Kuidas mõjutavad täpsusastmed ja tolerantsid jõudlust?

Täpsusaste määrab, kui täpselt kontrollitakse kriitilisi mõõtmeid ja geomeetrilisi omadusi. Rakenduste puhul, mis hõlmavad mitut paralleelset rööpa või koordineeritud telge, on juhikute järjepidevus eriti oluline, kuna paigaldamise ja kasutamise ajal võivad väikesed mõõtmete erinevused koguneda.

Näiteks Maitu tootmisandmed pakuvad mitut täppisklassi, sealhulgas N, H, P, SP ja UP. UP klass esindab kõrgeimat täpsuskategooriat loetletud vahemikus.

Märkus. Näidatud väärtused on tootmisparameetrid kõrguse ja laiuse varu jaoks (△H ja △W) ning neid tuleks hinnata koos juhise konkreetse konfiguratsiooni ja rakenduse nõuetega.

Süsteemide puhul, mis nõuavad sünkroniseeritud liikumist, võib suurema täpsusastme valimine tagada suurema mõõtmete järjepidevuse. Kõrgeim hinne ei ole aga automaatselt iga masina jaoks parim valik. Ostjad peaksid tasakaalustama nõutavat täpsust, koormust, rööpa pikkust, paigaldustingimusi, töökeskkonda ja projekti kogumaksumust.

Millised materjalid ja pinnatöötlused toetavad pikaajalist täpsust?

Materjali valik mõjutab otseselt kõvadust, kulumiskindlust, mõõtmete stabiilsust ja kasutusiga. Kõrge süsinikusisaldusega kroomiga laagriterast, näiteks SUJ2-ga samaväärset materjali, kasutatakse laialdaselt nõudlike veerekontaktkomponentide jaoks, kuna see võib pärast sobivat kuumtöötlust saavutada kõrge kõvaduse.

Maitu ülitäpse lineaarjuhiku seeria kasutab kõrge süsinikusisaldusega kroomiga laagriterast, mille kõvadus on ligikaudu 58–62 HRC. Täpselt lihvitud jooksurajad ja kontrollitud kuumtöötlus aitavad luua stabiilse kontaktpinna pidevaks tööks.

Olenevalt kasutuskeskkonnast võib kaaluda ka pinnatöötlusi. Must oksiid ja elektrooniline nikeldamine võivad pakkuda täiendavat pinnakaitset ja võivad olla kasulikud, kui oluline on korrosioonikindlus või vastupidavus keskkonnale.

• Alusmaterjal:Kõrge süsinikusisaldusega kroomiga laagriteras
• Kõvadus:Umbes 58–62 HRC
• Võistlusraja finiš:Ligikaudu Ra 0,4–0,8 μm
• Valikuline kaitse:Must oksiid või elektrooniline nikeldamine

Kus kasutatakse tavaliselt ülitäpseid lineaarseid juhikuid?

Mida rangemad on liikumisnõuded, seda suurem on ülitäpse juhiku potentsiaalne väärtus. Need komponendid on eriti olulised, kui seadmed peavad pideva liikumise või väliste koormuste käsitsemisel säilitama korratava asendi.

Pooljuhtseadmed

Vahvlite käsitsemise, kontrollimise, väljastamise ja pakkimise seadmed võivad nõuda väga kontrollitud liikumist. Stabiilne lineaarne juhtimine aitab positsioneerimissüsteemidel säilitada korratavust ja vähendada soovimatut vibratsiooni.

Täppistööpingid

CNC ja muud suure täpsusega töötlemisseadmed sõltuvad jäikadest liikumiskomponentidest, et toetada lõiketäpsust ja korratavat tööriista positsioneerimist.

Tööstusrobootika

Robotsüsteemidega kasutatavad lineaarsed teljed võivad kogeda muutuvaid koormusi ja keerulisi liikumismustreid. Tugev momentkoormus võib aidata säilitada stabiilsust mitmeteljelistes konfiguratsioonides.

Täppismõõteriistad

Mõõteseadmed on eriti tundlikud mehaaniliste kõrvalekallete suhtes. Sujuv liikumine ja kontrollitud geomeetrilised tolerantsid võivad aidata vähendada mehaanilisi mõõtmisvea allikaid.

Meditsiiniseadmed

Meditsiiniline tootmine ja täppisinstrumendid nõuavad sageli usaldusväärset positsioneerimist, kontrollitud liikumist ja sobivat pinnakaitset. Juhendi valimisel tuleks arvesse võtta nii mehaanilist jõudlust kui ka keskkonnanõudeid.

Kuidas valida õige lineaarne juhend?

Juhttee valimine ainult selle reklaamitud täpsusklassi alusel võib viia sobimatu disainini. Parem lähenemine on hinnata kogu töökeskkonda ja mehaanilisi nõudeid.

1. Määrake vajalik positsioneerimise täpsus:Määratlege eesmärgi täpsus, korratavus ja lubatud geomeetriline hälve.
2. Staatiliste ja dünaamiliste koormuste arvutamine:Võtke arvesse kasulikku koormust, kiirendust, lõikejõudu, momentkoormusi ja koormuse jaotust.
3. Kontrolli rööpa pikkust:Pikematel rööbastel võivad olla erinevad tolerantsinõuded, seega tuleks pikkust ja täpsusastet hinnata koos.
4. Hinnake keskkonnatingimusi:Võtke arvesse tolmu, niiskuse, temperatuuri, söövitavate ainete ja puhta ruumi nõudeid.
5. Valige sobiv määrdeaine:Õige määrimine on hõõrdumise vähendamiseks ja ühtlase veeremisvõime tagamiseks hädavajalik.
6. Kinnitage installimise täpsust:Isegi ülitäpne juhik ei suuda kompenseerida valesti töödeldud või halvasti joondatud paigalduspinda.
7. Küsige ülevaatuse dokumente:Tehnilise kontrolli aruanded annavad kasulikke tõendeid selle kohta, et tarnitud komponendid vastavad kokkulepitud spetsifikatsioonidele.

Kõrgete nõuetega projektide puhul peaksid insenerid enne spetsifikatsiooni lõplikku vormistamist arvestama ka kelgu konfiguratsiooni, eelkoormust, kinnitusmeetodit, rööpa paralleelsust, ajamisüsteemi koostoimet ja eeldatavat hooldustsüklit.

Millist kvaliteedikontrolli peaksid ostjad ootama?

Täppiskomponendid nõuavad mõõdetavat kvaliteedikontrolli, mitte ainult visuaalset kontrolli. Professionaalsel tarnijal peaksid olema protsessid, mis hõlmavad tooraineid, kuumtöötlust, lihvimist, mõõtmete kontrollimist, töövõimet ja lõppkontrolli.

Maitu nendib, et selle tootmisprotsessis kasutatakse ERP-põhist kvaliteedi jälgitavust alates suure süsinikusisaldusega kroomiga terasest ladustamisest kuni kuumtöötluse, täppislihvimise ja lõppkontrollini. Selle juhikutele tehakse ka profiiliprojektsioon, müra hindamine ja koormuse kontrollimine ning tellimuste jaoks esitatakse kontrollidokumentatsioon.

See lähenemine on oluline originaalseadmete tootjate ja insenerimeeskondade jaoks, kuna jälgitavad kontrolliandmed võivad toetada sissetulevat kvaliteedikontrolli, projekti dokumentatsiooni ja pikaajalisi hooldusotsuseid.

Maitu teatab ka enam kui 16 000 täpsete juhtkruvide ja lineaarsete komponentide spetsifikatsioonist, mis on välja töötatud alates tema Suzhou tegevuse algusest, ning kogemusi enam kui 5000 globaalse kliendi teenindamisel. Selle tootmisressursside hulka kuuluvad Suzhou ja Dongguani rajatised, mis toetavad nii väikese koguse nõudeid kui ka suuremaid tootmistellimusi.

Korduma kippuvad küsimused

Mis on ülitäpsed lineaarsed juhikud?

Ülitäpsed lineaarsed juhikud on suure täpsusega lineaarse liikumise komponendid, mis on loodud rakenduste jaoks, mis nõuavad kontrollitud positsioneerimist, sujuvat liikumist, suurt jäikust ja järjepidevaid geomeetrilisi tolerantse. Neid kasutatakse tavaliselt pooljuhtseadmetes, täppistööpinkides, robootikas, mõõteseadmetes ja meditsiinitööstuses.

Mille poolest erinevad UP-klassi lineaarsed juhikud standardklassidest?

UP-klassi juhikud on valmistatud standardklassidest suuremate mõõtmetega. Näiteks Maitu loetletud tootmisparameetrid näitavad kuni 500 mm pikkuste UP-klassi rööbaste puhul △H ja △W varu 2 μm. Sordi tegelik sobivus sõltub masina terviklikust konstruktsioonist ja nõutavast täpsusest.

Millist materjali kasutatakse tavaliselt ülitäpsete lineaarsete juhikute jaoks?

Kõrge süsinikusisaldusega kroomiga laagriteras valitakse tavaliselt nõudlikeks lineaarseks liikumiseks, kuna see võib pärast kuumtöötlust saavutada kõrge kõvaduse ja kulumiskindluse. Maitu määrab oma ülitäpse seeria jaoks SUJ2-ga samaväärse materjali, mille kõvadus on ligikaudu 58–62 HRC.

Kuidas saab lineaarse juhi kasutusiga pikendada?

Õige paigaldamine, sobiv eelkoormus, sobiv määrimine, saastetõrje, koormuse õige jaotus ja regulaarne ülevaatus aitavad pikendada kasutusiga. Suletud juhikud ja sobivad pinnatöötlused võivad pakkuda täiendavat kaitset keerukates töökeskkondades.

Kas ülitäpsed juhikud sobivad puhaste ruumide või pooljuhtide rakenduste jaoks?

Need võivad olla sobivad, kui juhiku konfiguratsioon, määrimine, tihendus, pinnatöötlus ja puhtusnõuded on rakendusega õigesti sobitatud. Tundlike keskkondade puhul peaksid ostjad enne tellimist arutama tarnijaga materjali, katte, määrimise, osakeste kontrolli ja kontrolli nõudeid.

Viimased mõtted

Ülitäpsed lineaarsed juhikud mängib olulist rolli rakendustes, kus liikumise täpsus, jäikus, korratavus ja töökindlus mõjutavad otseselt seadmete jõudlust. Õige lahenduse valimine nõuab enamat kui nominaalsete täpsusklasside võrdlemist. Materjali kvaliteeti, võistlusraja viimistlust, koormuse jaotust, tihendamist, määrimist, paigaldustingimusi, kontrolliprotseduure ja kasutusnõudeid tuleks arvesse võtta koos.

Maitu pakub rohkem kui 12-aastast kogemust lineaarse täppistehnoloogia alal, laia tooteportfelli, üksikasjalikke tootmisparameetreid ja jälgitavaid kvaliteedikontrolli protsesse. Maitu pakub lineaarseid juhtlahendusi nõudlikele tööstuslikele rakendustele. Kui hindate juhiseid CNC-seadmete, pooljuhtmasinate, robootika, täppismõõtmise või meditsiinilise tootmise jaoks, lugege lisateavet Ultra Precision Linear Guides javõtke meiega ühendustet arutada oma täpsust, koormust, rööpa pikkust, keskkonna- ja kohandamisnõudeid.
