Artikli kokkuvõte:Materjalikäitlusseadmed nõuavad kiiret lineaarset liikumist, usaldusväärset positsioneerimist, suurt kandevõimet ja stabiilset tööd sagedaste käivitus-seiskamistingimuste korral. TheC7 suur plii kuulkruvi materjali käitlemiseksalatesMaituühendab endas C7 täpsuse, suure pliiga jõuülekande, ülitugeva konstruktsiooni ja kohandatud konfiguratsioonid, et toetada AGV-sid, laovirnastajaid, tõsteplatvorme, materjalikäitlusroboteid ja automatiseeritud logistikasüsteeme.
Sisukord
- Miks on materjalikäsitluseks vaja C7 suurt pliist kuulkruvi?
- Mis on põhifunktsioonid?
- Milliseid tehnilisi andmeid peaksid ostjad võrdlema?
- Kuidas see parandab materjali käitlemise jõudlust?
- Kus seda kasutatakse?
- Kuidas valida õige mudel?
- Millised hooldustavad pikendavad kasutusiga?
- Korduma kippuvad küsimused
Miks on materjalikäsitluseks vaja C7 suurt pliist kuulkruvi?
Kaasaegsed materjalikäitlussüsteemid liigutavad eeldatavasti üha raskemaid koormusi, säilitades samal ajal lühikesed tsükliajad ja korratava positsioneerimise. Tavapärased mehaanilised käigukasti komponendid võivad tööpäeva jooksul korduvalt kiirendada, aeglustada, seisata, tagurdada ja ümber paigutada.
Kuulkruvi muudab pöörleva mootori sisendi kontrollitud lineaarseks liikumiseks läbi tsirkuleerivate veerevate kuulide kruvi ja mutri vahel. See veerekontaktmehhanism aitab vähendada hõõrdumist, tagades samal ajal tõhusa ja täpse jõuülekande. Materjalikäitlusseadmete jaoks lisab suur juhtkonfiguratsioon veel ühe olulise eelise: kruvi võib saavutada pikema lineaarkäigu pöörde kohta.

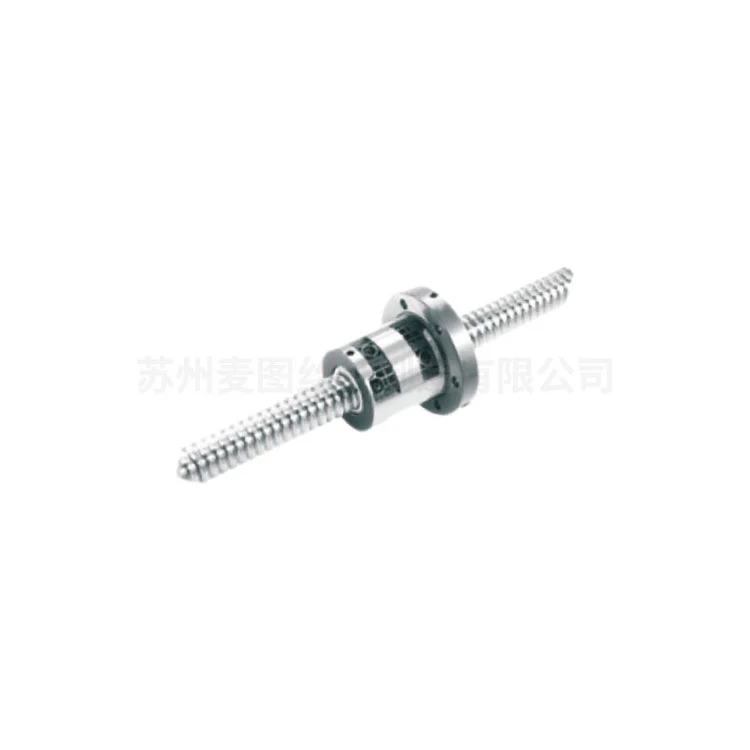

Maitu C7 suur plii-kuulikruvi materjalikäitluseks on välja töötatud spetsiaalselt nende nõuete järgi. Selle täppisklass C7, suure pliiga geomeetria, ülitugevast legeerterasest konstruktsioon ja koormusele orienteeritud disain muudavad selle sobivaks nõudlikeks rakendusteks, mis hõlmavad tõstmist, teisaldamist, positsioneerimist ja automatiseeritud liikumist.
Vastavalt tootja avaldatud spetsifikatsioonidele on valitud konfiguratsioonid mõeldud koormustele alates ligikaudu 500 kg kuni 5000 kg, samas kui kohandatud konstruktsioone saab välja töötada vastavalt rakenduse nõuetele. Toode on samuti positsioneeritud kasutamiseks töökodades, ladudes, logistikakeskustes ja muudes tööstuskeskkondades.
Mis on põhifunktsioonid?
1. Raskeveokite kandekonstruktsioon
Materjalikäitlussüsteemid võivad kogeda mitte ainult staatilist koormust, vaid ka kiirendamisel, aeglustamisel, tõstmisel ja peatumisel tekkivaid dünaamilisi jõude. Kuulkruvi kasutab ülitugevat legeerterast ja täppistöötlust, et toetada nõudlikke koormustingimusi.
- Mõeldud suure koormusega ülekanderakendustele
- Kõrge vastupidavus korduval liikumisel tekkivale löögile
- Sobib raskete materjalide tõstmiseks ja teisaldamiseks
- Saadaval kohandatud mõõtmetega erinevate seadmestruktuuride jaoks
2. C7 Täpsus kontrollitud positsioneerimiseks
Positsioneerimise täpsus on oluline, kui materjalikäitlussüsteem peab paigutama tooted kindlaksmääratud kohta. Avaldatud tooteteave määrab positsioneerimisvea ±0,02 mm piires, pakkudes süsteemi kujundajatele kasulikku täpsusviidet.
See muudab konfiguratsiooni sobivaks automatiseeritud käsitsemisülesannete jaoks, kus kontrollimatu liikumine või positsioneerimise kõrvalekalded võivad mõjutada allavoolu toiminguid.
3. Suur müügivihje kiiremaks lineaarseks reisimiseks
Plii määrab, kui kaugele mutter kruvi ühe pöörde jooksul aksiaalselt liigub. Suurem juhe võib tagada suurema lineaarse käigu mootori pöörde kohta, mis on eriti kasulik siis, kui materjalikäitlusseadmed vajavad kiiret liikumist suhteliselt pika käigu jooksul.
Sel põhjusel võib suure juhtmega kuulkruvi aidata disaineritel tasakaalustada ülekandekiirust, mootori sisendit ja seadmete tsükliaega ilma mootori pöörlemiskiirust lihtsalt suurendamata.
4. Kohanemisvõime sagedase käivitus-seiskamisrežiimiga
AGV-d, lao virnastajad, tõsteplatvormid, ülekandesüsteemid ja käsitsemisrobotid töötavad sageli korduvate kiirendus- ja aeglustustsüklite kaudu. Toote struktuur on konstrueeritud nii, et see taluks nende tööharjumustega seotud lööke ja väsimust.
5. Kohandatav mehaaniline konfiguratsioon
Materjalikäitlusmasinad jagavad harva identseid mõõtmeid. Maitu pakub kohandatud valikuid läbimõõdu, plii, suuna, mutri konfiguratsiooni, pikkuse ja muude mehaaniliste nõuete jaoks. See võimaldab inseneridel valida ülekandekomponendi vastavalt masina tegelikule arhitektuurile, selle asemel, et sundida standardkomponenti ebasobivasse disaini.
Milliseid tehnilisi andmeid peaksid ostjad võrdlema?
Enne kuulkruvi ostmist peaksid insenerid hindama läbimõõtu, pliid, täpsust, mutri tüüpi, käigu pikkust, koormusnõudeid ja paigaldussuunda. Sobiva läbimõõduga, kuid sobimatu juhtme- või mutrikonfiguratsiooniga komponent ei pruugi tagada süsteemi eeldatavat jõudlust.
| Mudel | Täpsus | Läbimõõt | Plii | Suund | Max Pikkus | Tüüpiline rakendus |
|---|---|---|---|---|---|---|
| SCR01610 | C7 | 16 mm | 10 mm | Õige | 3000 mm | AGV |
| SCR02020 | C7 | 20 mm | 20 mm | Vasak/Parem | 3000 mm | Lao virnastaja |
| SCR02525 | C7 | 25 mm | 25 mm | Õige | 6000 mm | Materjali käitlemise robot |
| SCR03232 | C7 | 32 mm | 32 mm | Õige | 6000 mm | Raskeveokite tõsteplatvorm |
| Kohandatud | C7 | 12-63 mm | 20-100 mm | Vasak/Parem | Kohandatud | Spetsiaalsed käsitsemisseadmed |
Avaldatud sari näitab, et sama tootekontseptsioon võib hõlmata erinevaid masina suurusi ja käsitsemisnõudeid. Kohandatud seadmete puhul tuleks enne lõplikku spetsifikatsiooni esitada koormus, kiirus, käik, paigaldusmõõtmed, töötsükkel ja keskkonnatingimused.
Kuidas see parandab materjali käitlemise jõudlust?
Kõrgem ülekandeefektiivsus
Tootja väidab, et toode suudab töötamise ajal säilitada mehaanilise efektiivsuse üle 90%. Kõrge ülekandetõhusus aitab vähendada energiakadusid mootori ja lineaarmehhanismi vahel, mis võib olla väärtuslik pideva töötamise või sagedaste liikumistsükleid teostavate seadmete jaoks.
Kiiremad käsitsemistsüklid
Suure plii geomeetria võimaldab rohkem lineaarset liikumist pöörde kohta. See võib aidata lühendada tõstmise, teisaldamise, positsioneerimise ja muude korduvate käsitsemisprotsesside sõiduaega.
Täpne positsioneerimine
C7 täppis toetab kontrollitud lineaarset liikumist. Automatiseeritud ladudes ja tootmiskeskkondades võib korratav positsioneerimine aidata seadmetel joonduda konveierite, laokohtade, tööjaamade ja laadimispunktidega.
Stabiilne raskeveokite töö
Kõrge tugevusega materjalid ja löögikindel konstruktsioon on olulised, kui kruvi töötab suure koormuse või sagedase kiirendamise ja aeglustamise korral. Õige suurus on endiselt oluline, sest tegelik kandevõime sõltub kogu mehaanilisest süsteemist ja töötingimustest.
Kus seda kasutatakse?
Materjalide käitlemiseks mõeldud suur pliikuulikruvi C7 on kasutatav paljudes automatiseeritud ja tööstuslikes käitlussüsteemides.
- Lao virnastajad:Toetab tõste- ja positsioneerimisoperatsioone laosüsteemides.
- AGVd:Saab integreerida lineaarsetesse tõste- või positsioneerimismehhanismidesse, mida kasutavad automatiseeritud juhitavad sõidukid.
- Materjali käitlemise robotid:Pakub lineaarset edastust automaatseks edastamiseks ja positsioneerimiseks.
- Raskeveokite tõsteplatvormid:Sobib vertikaalseks liikumiseks, kus kandevõime ja positsioneerimine on olulised.
- Transpordikärud:Toetab tooraine, komponentide ja valmistoodete kontrollitud liikumist.
- Logistika seadmed:Saab integreerida sorteerimis-, laadimis-, mahalaadimis- ja automatiseeritud ülekandesüsteemidesse.
- Tööstuslikud töökojad:Aitab automatiseerida materjalide liikumist erinevate tootmispiirkondade vahel.
Keeruliste automatiseeritud süsteemide puhul tuleks kuulkruvi hinnata koos servomootori, siduri, lineaarjuhiku, tugilaagri, määrimissüsteemi ja juhtimissüsteemiga. Ülekandekomponent on vaid üks osa üldisest liikumisarhitektuurist.
Kuidas valida õige mudel?
Kuulkruvi valimine peaks algama tegelikest töötingimustest, mitte ainult toote nimest. Praktiline valikuprotsess hõlmab järgmisi samme:
- Määrake koormus:Arvutage staatilised ja dünaamilised koormused, mida kruvi peab kandma.
- Määratlege vajalik reisimine:Määrake efektiivne käik ja maksimaalne kruvi pikkus.
- Seadke vajalik kiirus:Määrake soovitud lineaarkiirus ja arvutage vastav kruvi pöörlemiskiirus.
- Valige müügivihje:Suurem juhe tagab üldiselt suurema lineaarse liikumise pöörde kohta ja võib toetada kiiret liikumist.
- Kinnitage täpsusnõuded:C7 võib sobida paljude üldiste automatiseerimis- ja materjalikäitlusrakenduste jaoks, samas kui suurema täpsusega süsteemid võivad vajada teist täpsusklassi.
- Kontrollige paigaldusruumi:Kinnitage võlli läbimõõt, mutri mõõtmed, tugikonstruktsioon ja saadaolev paigaldusruum.
- Mõelge keskkonnale:Enne konfiguratsiooni lõpetamist tuleks arvestada tolmu, niiskuse, temperatuuri, saastumise ja korrosiooniriskiga.
Kohandatud lahenduse jaoks soovitab Maitu pakkuda seadmete koormust, käsitsemiskiirust, paigaldusmõõtmeid ja töökeskkonda, et insenerimeeskond saaks aidata mudelite sobitamisel ja seadistamisel.
Millised hooldustavad pikendavad kasutusiga?
Isegi vastupidav kuulkruvi vajab asjakohast hooldust. Õige määrimine ja saastetõrje on eriti olulised, sest praht võib mõjutada veerevaid elemente ja võidusõiduraja pindu.
- Määrige regulaarselt:Avaldatud hooldusjuhendis soovitatakse kasutada kõrge temperatuuriga kulumiskindlat määret umbes iga 120 töötunni järel, kohandades seda vastavalt tegelikele töötingimustele.
- Hoidke kruvi puhtana:Eemaldage kruvide ja mutrite piirkonnast tolm, laastud ja muud saasteained.
- Kontrollige kaitsekonstruktsiooni:Kontrollige tolmukatteid ja nendega seotud kaitsekomponente kahjustuste suhtes.
- Vältige ülekoormust:Töötamine väljaspool kavandatud koormusvahemikku võib kiirendada kulumist ja kahjustada kruvi või kuule.
- Kontrollige regulaarselt:Kontrollige kinnitust, keerme kulumist, kuuli liikumist, vibratsiooni, positsioneerimise täpsust ja ebatavalist müra.
- Vajadusel kasutage professionaalset teenindust:Keermekahjustusi, kuuli kinnikiilumist või tõsiseid kandeprobleeme peavad hindama kvalifitseeritud tehnikud.
Hooldusintervallid tuleks lõpuks kohandada tegeliku töötsükli, saastetaseme, koormuse, kiiruse, määrimistüübi ja tootja soovitustega.
Korduma kippuvad küsimused
Milline kandevõime on saadaval?
Avaldatud tooteteave näitab sõltuvalt valitud läbimõõdust ja mudelist koormusvahemikku ligikaudu 500 kg kuni 5000 kg. Tegelik lubatud koormus tuleks kinnitada rakendusspetsiifiliste arvutustega.
Kas see võib töötada tolmustes laokeskkondades?
Jah. Toode on loodud tolmu- ja korrosioonivastaste kaalutlustega tööstuslikes käitlemiskeskkondades. Nõuetekohane tihendamine, puhastamine ja määrimine on pikaajaliseks tööks endiselt olulised.
Kas see sobib sagedaste käivitus-peatusrakenduste jaoks?
Jah. Selle disain rõhutab löögikindlust ja väsimust korduvat kiirendamist, aeglustumist, käivitamist ja seiskamist hõlmavate rakenduste puhul.
Kuidas valida õige mudel?
Esitage vajalik koormus, lineaarkiirus, käigu pikkus, paigaldusmõõtmed, töösuund, töötsükkel ja keskkonnatingimused. Need parameetrid võimaldavad hinnata sobivat läbimõõtu, plii, mutri konfiguratsiooni ja üldist spetsifikatsiooni.
Kas kuulkruvi saab kohandada?
Jah. Maitu pakub spetsiaalsetele materjalikäitlusseadmetele kohandatud konfiguratsioone, mis hõlmavad mõõtmeid, juhtmestikku, suunda, mutri tüüpi, pikkust ja muid nõudeid.
Mis on garantiiaeg?
Tootja avaldatud tooteteave määrab 12-kuulise garantiiaja mitteinimpõhjustatud kvaliteediprobleemide korral, kui kehtivad garantiitingimused.
Järeldus: õige käigukasti valimine automatiseeritud käsitsemiseks
Hästi valitud kuulkruvi võib otseselt mõjutada materjalikäitlusseadmete kiirust, positsioneerimise järjepidevust, energiatõhusust ja tööstabiilsust. Materjalide käitlemise jaoks mõeldud suur pliikuulikruvi C7 ühendab suure pliiga jõuülekande C7 täpsusega, ülitugeva konstruktsiooniga ja kohandamisvõimalustega AGV-de, laolaadurite, käsitsemisrobotite, tõsteplatvormide ja automatiseeritud logistikaseadmete jaoks. Projektide puhul, mis nõuavad konkreetset koormust, kiirust, käiku või paigalduskonfiguratsioone, lugege lisateavet materjalikäitluse jaoks mõeldud suure plii-kuulkruvi C7 võicovõtke meiega ühendustoma rakendusnõuetega, et arutada Maitu insenerimeeskonnaga sobivat lahendust.
