Tugiüksuse fikseeritud ja toetatud külg

Maitu tugiüksus fikseeritud ja toetatud külg on täpselt konstrueeritud ja saadaval peamiselt kahes erinevas tüübis: fikseeritud külg ja toetatud külg, mis mõlemad on loodud täitma teatud mehaanilisi funktsioone süsteemi sees. Tugisõlmede konfiguratsioon on iga juhtkruvi koostu põhiaspekt, mis on kriitiline tööstabiilsuse ja täpse lineaarse liikumise saavutamiseks.

Saada päring

Tootekirjeldus

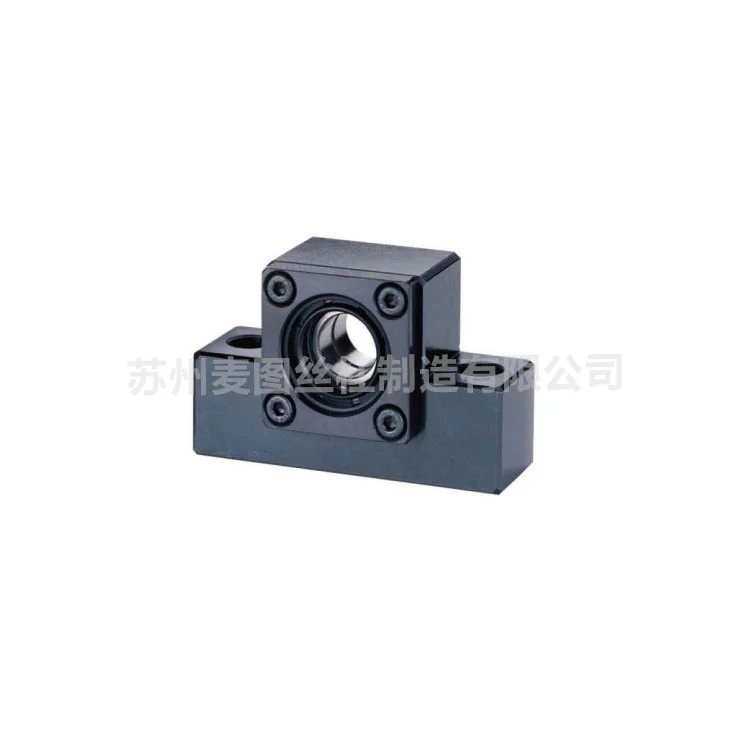

Maitu tehase fikseeritud ja toestatud külje tugiüksuse eripäraks on selle võime piirata liikumist nii aksiaal- kui ka radiaalsuunas. Tavaliselt sisaldab see sobitatud paari nurkkontaktlaagreid või sügava soonega kuullaagrit koos tõukelaagriga, mis koos neelavad kindlalt kruvilt nii radiaal- kui ka tõukejõukoormusi. See konfiguratsioon on loodud pakkuma jäika aksiaalset fikseerimist, muutes selle asendamatuks komponendiks rakendustes, mis nõuavad ülitäpset positsioneerimist ja oluliste kahesuunaliste tõukejõudude ülekandmist.

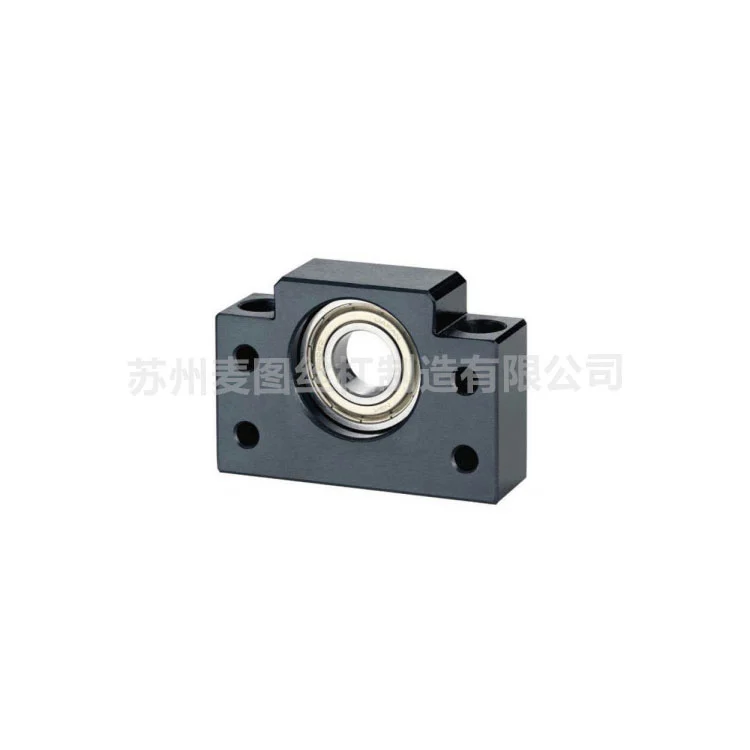

Seevastu tugiüksuse fikseeritud ja toetatud külg iseloomustab selle võime võimaldada aksiaalset ujumist, pakkudes samal ajal radiaalset tuge. Tavaliselt kasutab see ühte sügava soonega kuullaagrit või radiaalset puksi, mis võimaldab kruvivõllil termiliste muutuste tõttu aksiaalsuunas vabalt paisuda või kokku tõmbuda. See spetsiifiline konstruktsioon on kriitiline termilise pikenemise kompenseerimiseks pikkades kruvisõlmedes, vältides ohtlikke sisemisi pingeid, kinnikiilumist ja võimalikke süsteemitõrkeid.

Kuid valik fikseeritud ja toetatud külje vahel ei ole pelgalt valik, vaid süstemaatiline disainiotsus. Vale konfiguratsioon võib põhjustada täpsuse vähenemist, liigset müra ja laagrite enneaegset riket. Seega on nende üksuste õige sidumine ja täpne joondamine kogu liikumissüsteemi terviklikkuse jaoks sama kriitilise tähtsusega kui kruvi ise.

Oleme huvitatud integreeritud kruvi- ja tugisõlmede lahenduste pakkumisest. Meie tugiüksuse fikseeritud ja toetatud külg on konstrueeritud nii, et need vastaksid meie trapetsikujuliste ja ACME-kruvide spetsifikatsioonidele.

Tootmise parameetrid

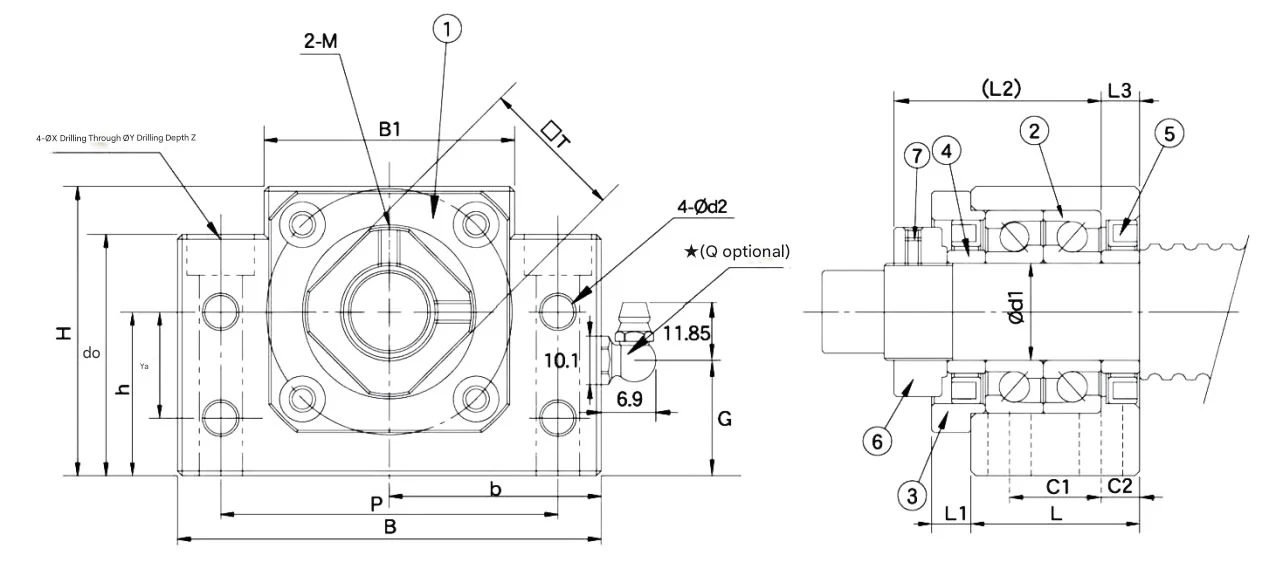

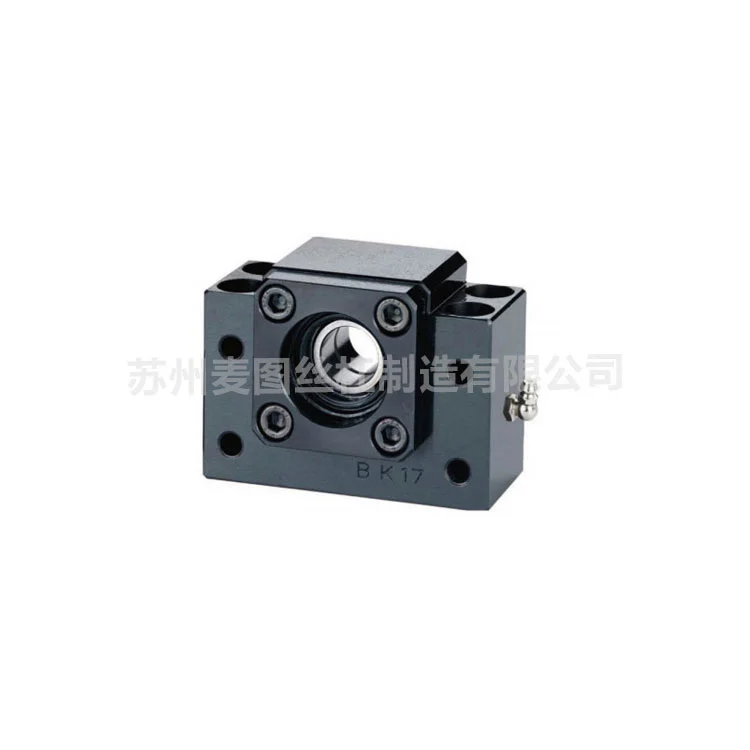

Fikseeritud küljega MBK-seeria tugiüksus

Mudel	Läbimõõt	L	L1	L2	L3	B	H	b	h	B1	H1	E	P
MBK10	10	25	5	29	5	60	39	30	22	34	32.5	15	46
MBK12	12	25	5	29	5	60	43	30	25	34	32.5	18	46
MBK15	15	27	6	32	6	70	48	35	28	40	38	18	54
MBK17	17	35	9	44	7	86	64	43	39	50	55	28	68
MBK20	20	35	8	43	8	88	60	44	34	52	50	22	70
MBK25	25	42	12	54	9	106	80	53	48	64	70	33	85
MBK30	30	45	14	61	9	128	89	64	51	76	78	33	102
MBK35	35	50	14	67	12	140	96	70	52	88	79	35	114
MBK40	40	60	18	76	15	160	110	80	60	100	90	37	130

Support Unit Fiexd And Supported Side

Tugiüksuse tugikülg MBF-seeria

Mudel	Läbimõõt	L	B	H	b	h	B1	H1	E	P	d2	X	Y	Z
MBF10	8	20	60	39	30	22	34	32.5	15	46	5.5	6.6	10.7	5
MBF12	10	20	60	43	30	25	34	32.5	18	46	5.5	6.6	10.8	1.5
MBF15	15	20	70	48	35	28	40	38	18	54	5.5	6.6	11	6.5
MBF17	17	23	86	64	43	39	50	55	28	68	6.6	9	14	8.5
MBF20	20	26	88	60	44	34	52	50	22	70	6.6	9	14	8.5
MBF25	25	30	106	80	53	48	64	70	33	85	9	11	17	11
MBF30	30	32	128	89	64	51	76	78	33	102	11	14	20	13
MBF35	35	32	140	96	70	52	88	79	35	114	11	14	20	13
MBF40	40	40	160	110	80	60	100	90	37	130	14	18	26	17.5

Support Unit Fiexd And Supported Side

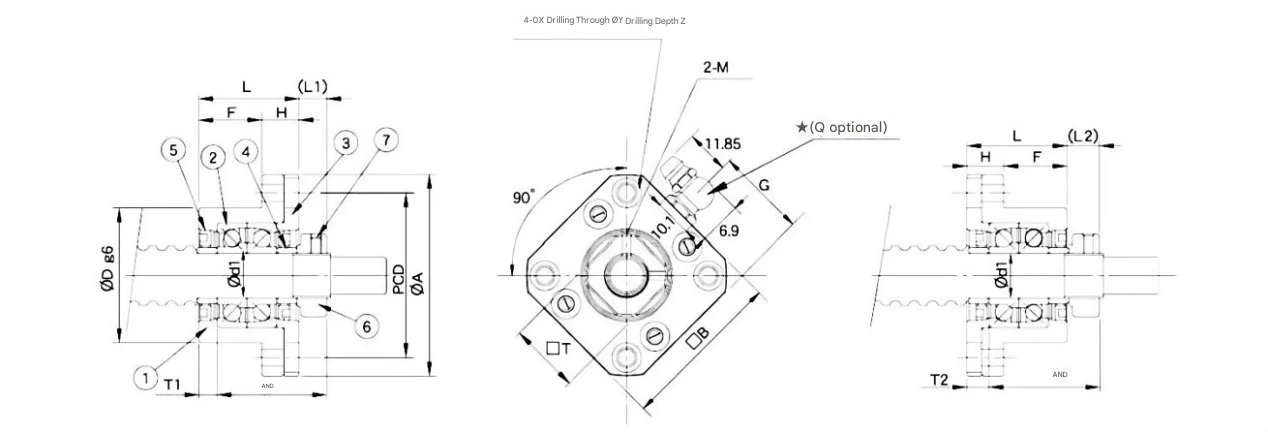

Fikseeritud küljega tugiüksuse MFK-seeria

Mudel	Läbimõõt	L	H	F	E	Dg6	A	PCD	B	X	Y	Z	M	T
MFK10	10	27	10	17	29.5	34	52	42	42	4.5	8	4	M3	16
MFK12	12	27	10	17	29.5	36	54	44	44	4.5	8	4	M4	19
MFK15	15	32	15	17	36	40	63	50	52	5.5	9.5	6	M4	22
MTFK17	17	45	22	23	47	50	77	62	61	6.6	11	10	M4	24
MFK20	20	52	22	30	50	57	85	70	68	6.6	11	10	M4	30
MFK25	25	57	27	30	60	63	98	80	79	9	15	13	M5	35
MFK30	30	62	30	32	61	75	117	95	95	11	17.5	15	M6	40

Support Unit Fiexd And Supported Side

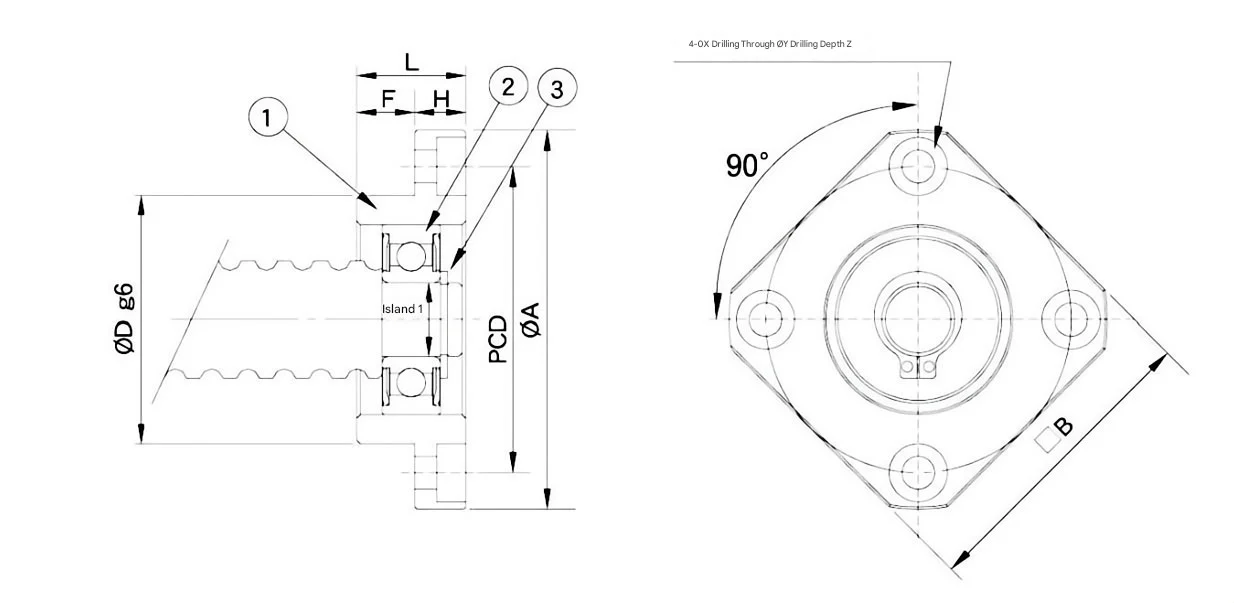

Tugiüksuse tugikülje MEF-seeria

Mudel	Läbimõõt	L	H	F	Dg6	A	PCD	B	X	Y	Z
FF06	6	10	6	4	22	36	28	28	3.4	6.5	4
FF10	8	12	7	5	28	43	35	35	3.4	6.5	4
FF12	10	15	7	8	34	52	42	42	4.5	8	4
FF15	15	17	9	8	40	63	50	52	5.5	9.5	5.5
FF17	17	20	11	9	50	77	62	61	6.6	11	6.5
FF20	20	20	11	9	57	85	70	68	6.6	11	6.5
FF25	25	24	14	10	63	98	80	79	9	14	8.5
FF30	30	27	18	9	75	117	95	93	11	17	11

Support Unit Fiexd And Supported Side

Miks valida Maitu tooteid?

Süstemaatiline liikumise terviklikkus

Me ei müü ainult osi; pakume integreeritud liikumislahendusi. Meie fikseeritud ja toetatud üksused on konstrueeritud nii, et need vastaksid ideaalselt meie trapetsikujuliste ja ACME-kruvide spetsifikatsioonidele, välistades joondusvead ja tagades kogu teie ülekandesüsteemi struktuurilise terviklikkuse.

Täiustatud soojuskompensatsiooni disain

Meie "toetatud külje" seadmed on spetsiaalselt loodud aksiaalset ujumist võimaldama. Lubades kruvivõllil temperatuurikõikumiste korral vabalt laieneda või kokku tõmbuda, hoiab meie disain ära sisepinged ja kinnikiilumise, mis on pikkade kruvikoostude puhul süsteemi enneaegse rikke peamised põhjused.

Suure jäikusega kahesuunaline laadimine

Täpse positsioneerimise jaoks on meie "Fixed Side" seadmetel kõrgekvaliteedilised nurkkontaktlaagrid. See konfiguratsioon tagab suurepärase aksiaalse ja radiaalse piirangu, neelates olulisi kahesuunalisi tõukejõude, et säilitada täpne täpsus isegi raskete tööstuslike koormuste korral.

12+ aastat tootmiskogemust

Shanghai Yingqist pärit pärandi ja kümneaastase sõltumatu tootmisega Suzhous pakub Maitu sügavat domeenikogemust. Meie ISO 9001 sertifikaadiga rajatis kasutab oma väljatöötatud ERP-süsteemi, et jälgida iga tootmisetappi, tagades, et iga tugiüksus vastab rangetele tööstuslikele tolerantidele.

Tõestatud jõudlus ja kohandamine

Üle 80 000 ühiku, mis on tarnitud ülemaailmsetele klientidele, on meil tõestatud kogemus. Olenemata sellest, kas vajate standardset süsinikterast või spetsiaalseid materjale, nagu roostevaba teras või pronks, saab meie 10-liikmeline inseneride meeskond kohandada tugiüksuse vastavalt teie konkreetsetele keskkonna- ja mehaanilistele nõuetele.

KKK

Kuidas õigesti valida tugiüksuse fikseeritud ja toetatud külg?

Tavaline ülitäpne seadistus nõuab ühte fikseeritud külge (kruvi lukustamiseks aksiaalselt ja tõukejõu käitlemiseks) ja ühte toetatud külge (radiaalse toe pakkumiseks, võimaldades samal ajal soojuspaisumist). Meie insenerimeeskond aitab teil kindlaks määrata konkreetse laagrikonfiguratsiooni (nt nurkkontakt vs sügav soon) teie koormuse suuna ja kiiruse nõuete alusel.

Kas teie tugiüksused ühilduvad nii trapetsikujuliste kui ka ACME kruvidega?

Jah. Oleme spetsialiseerunud integreeritud lahendustele. Meie tugiüksused on spetsiaalselt töödeldud nii, et need vastaksid meie 30° trapetsikujuliste ja 29° ACME kruvide otsamõõtudele. See tagab sujuva istuvuse, vähendades vibratsiooni ja müra kiirel töötamisel.

Milliseid meetmeid võtab Maitu nendes agregaatides laagrite pikaealisuse tagamiseks?

Kasutame rangeid kvaliteedikontrolli protseduure, sealhulgas korpuse aukude täpset lihvimist ja kõrge süsinikusisaldusega kroomiga laagriterase valikut. Meie üksused on monteeritud kontrollitud keskkondades, et vältida saastumist, tagades, et määrdeaine ja tihendid tagavad hooldusvaba toimimise pikemate ajavahemike jooksul.

Kas saate pakkuda kohandatud võlli läbimõõtude ja spetsiaalsete materjalide tugiüksuseid?

Absoluutselt. Kuigi pakume laias valikus standardseid spetsifikatsioone, on meie tehas varustatud CNC-treipinkide ja ülitäpsete töötlemiskeskustega kohandatud disainilahenduste käsitlemiseks. Saame valmistada seadmeid erinevatest materjalidest, sealhulgas roostevabast terasest söövitava keskkonna jaoks, lähtudes teie konkreetsetest joonistest ja tehnilistest märkustest.
