Standardne mutriga valtsitud kuulkruvi
Maitu on professionaalne standardmutterrullitud kuulkruvi tootja. Meil on piisav varu, mis hõlmab standardseid kuulkruvisid ja mutreid erineva kuju, juhtmete ja täpsusastmetega. Oleme pühendunud kvaliteetsete kuulkruvitoodete tootmisele ja oleme loonud oma täieliku tarneahela. Tere tulemast meiega ühendust võtma!

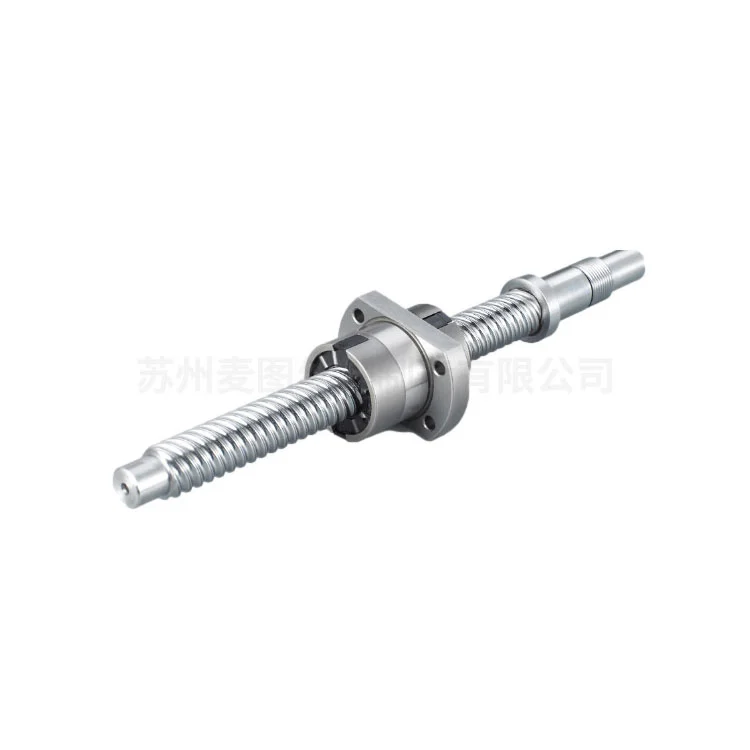

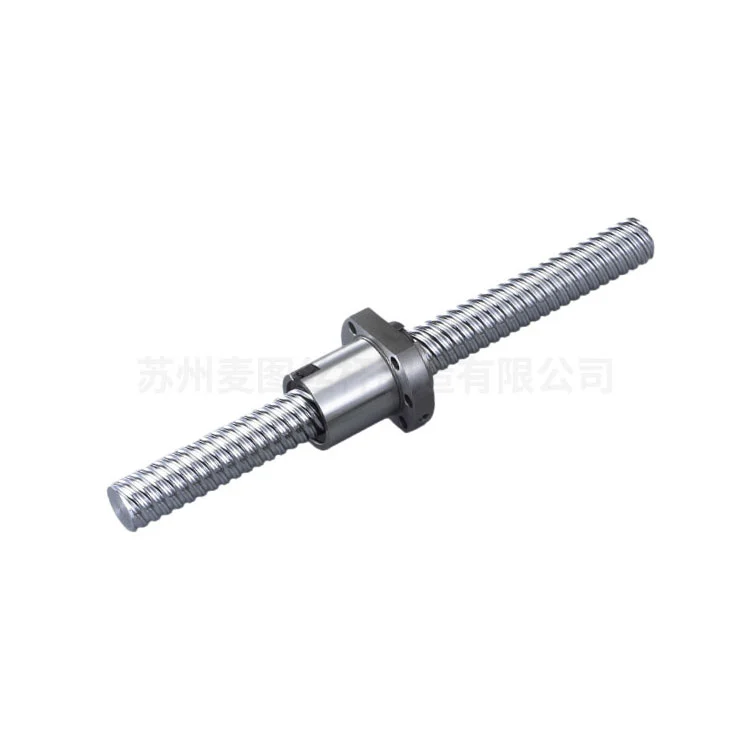

See Maitu standardmutterrullitud kuulkruvi on täppismehaaniline komponent, mis on loodud pöörleva liikumise muutmiseks lineaarseks liikumiseks erakordse tõhususe ja täpsusega. Vastavalt inseneripõhimõtetele töötavad kuulkruvid veerekontaktmehhanismil. Tsirkuleerivad kuullaagrid võivad minimeerida hõõrdumist kruvivõlli ja mutri vahel. Võrreldes trapetsikujuliste juhtkruvidega, pakub see disain palju suuremat mehaanilist efektiivsust (tavaliselt ulatudes üle 90%).
Tehnilised omadused
1. Kruvi keermed moodustatakse täppis-külmvaltsimise protsessiga ning see protsess suurendab pinna kõvadust ja terastruktuuri järjepidevust, säilitades samal ajal kulutõhususe keskmise kuni suure mahuga tootmisel.
2. Kompaktse mutrikonstruktsiooniga, mis sisaldab kuuli tagasivoolukanaleid ja deflektoreid, saame tagada laagrikuulide sujuva retsirkulatsiooni erineva koormuse ja kiiruse korral.
3. Valikulised eelkoormusmehhanismid (nt topeltmutter või nihkejuhe) kõrvaldavad aksiaalse lõtku. Lisaks võimaldavad need täpset positsiooni korratavust.
Jõudluse eelised
Külmvaltsimise protsess tekitab kruvi pinnale survejääkpingeid, parandades oluliselt:
Väsimuse kestus: suurem vastupidavus dünaamiliste koormuste korral, mille nimieluea arvutused järgivad L10 elueastandardit.
Jäikus: optimeeritud jäikus rakenduste jaoks, mis nõuavad suurt tundlikkust ja minimaalset deformatsiooni.
Sujuv töö: suurepärane pinnaviimistlus (tavaliselt Ra ≤ 0,4 μm) vähendab vibratsiooni ja müra.
Materjali spetsifikatsioonid
| Kruvi võll: | Kõrge süsinikusisaldusega kroomteras (SCM435/SNCM220), läbikarastatud kuni HRC 58-62. |
| Mutri korpus: | Legeerteras musta oksiid- või tsink-nikkelkattega korrosioonikindluse tagamiseks. |
| Pallid: | 100. klassi kroomteras (GCr15) koos valikuliste keraamiliste alternatiividega kiirete rakenduste jaoks. |
Rakendustööstused
CNC-tööpingid ja tööstusrobootika
Lennundus- ja kosmosekäivitussüsteemid
Meditsiiniline pildistamine ja automatiseeritud diagnostikaseadmed
Pooljuhtplaatide käsitsemine ja litograafia
Elektrisõidukite akude koosteliinid
Meie Maitu standardmutriga valtsitud kuulkruvi on läbinud range testimise asukoha täpsuse osas. Seetõttu saame tagada vastavuse tööstuslikele täppisklassidele (C3-C7). Kombineerides valtsitud keerme ökonoomsuse kuulkruvi jõudlusega, pakub see toode optimaalset lahendust automaatikatööstusele, kus täpsus, pikaealisus ja kogu omamiskulu on tundlikud.

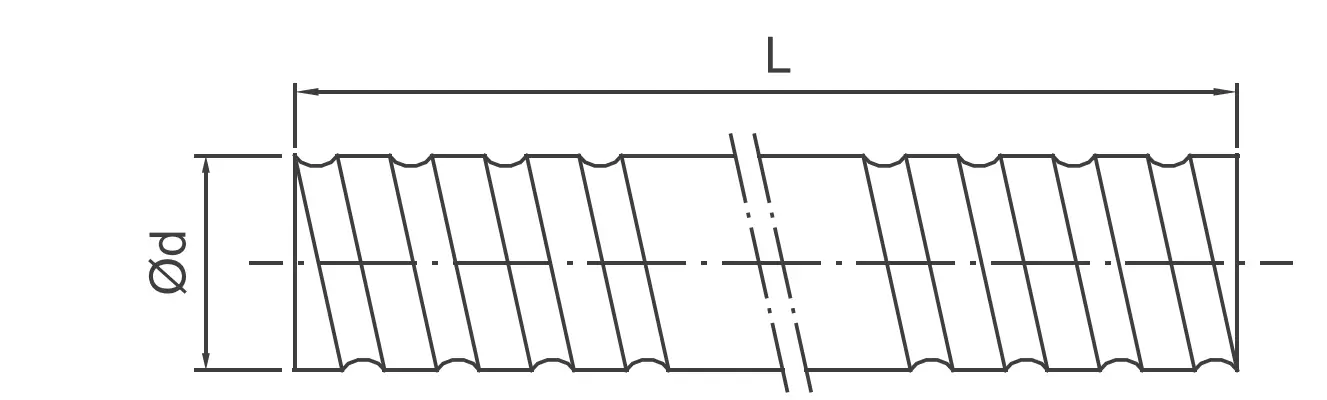

Tootmise parameetrid
| Tüüp | Täpsusaste | Suund | Alusta | Kood | Mutri tüüp | Piiratud pikkus | ||
| d | Plii | Helmed Da | Parem/Vasak | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V, U, BSH, H, A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V, I, U, BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, I, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Mina, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Miks valida meid?
Tööstusliku kvaliteediga vastupidavus (HRC 58-62):
Meie standardsed mutriga valtsitud kuulkruvid on valmistatud kõrge süsinikusisaldusega kroomterasest SCM435/SNCM220, läbikarastatud, et saavutada pinna kõvadus HRC 58-62. See tagab erakordse kulumiskindluse ja säilitab C3-C7 täppisklassid pikema kasutusea jooksul isegi suure koormusega tsüklikeskkondades, nagu CNC-töötlemine või EV akuliinid.
Optimeeritud kulu ja toimivuse suhe:
Kasutades täiustatud külmvaltsimisprotsessi, pakume maanduskruvidele kulutõhusat alternatiivi, ilma et see kahjustaks mehaanilist efektiivsust. Meie valtsitud kuulkruvid, mille mehaaniline kasutegur on ≥ 90% ja pinnaviimistlus Ra ≤ 0,4 μm, pakuvad sujuvat liikumist, mis on vajalik meditsiinilistes ja pooljuhtide rakendustes, vaid murdosa lihvimiskuludest.
Skaleeritav tootmis- ja kohandamisoskus:
Oma 10 spetsialiseeritud tootmisliini ja enam kui 16 000 kruvitüübi väljatöötamise ajalooga on Maitu silmapaistev nii suurte standardsete käikude kui ka keerukate originaalseadmete tootjate kohandamise osas. Meie enda väljatöötatud ERP jälgimissüsteem tagab, et iga kohandatud juhtme, läbimõõdu või lõpptöötluse taotlus täidetakse defektivaba täpsusega.
Kontrollitud kvaliteedivastavus ja globaalne ulatus:
ISO 9001 sertifikaadiga tootjana, kellel on üle 12-aastane ekspordikogemus, oleme teenindanud üle 5000 globaalse kliendi. Meie strateegilised asukohad Suzhous ja Dongguanis võimaldavad meil kasutada küpset tarneahelat, tagades, et tarnime suure jõudlusega ülekandekomponente, mis vastavad rahvusvahelistele ISO 3408 ja JIS B1192 standarditele.
Kuulkruvi mutri viide
Lisateabe saamiseks ja muude pähklitüüpide saamiseks võtke meiega ühendust.
KKK: peamised tehnilised probleemid
1. Kuidas mõjutab külmvaltsimise protsess Maitu kuulkruvide väsimist?
Meie täppis-külmvaltsimise protsess teeb enamat kui lihtsalt niitide moodustamine; see tekitab kruvi pinnale survejääkpingeid ja säilitab terastruktuuri järjepidevuse. See suurendab märkimisväärselt väsimustugevust võrreldes lõigatud keermetega, võimaldades meie toodetel dünaamilise koormuse korral täita või ületada eluiga L10, mis tähendab vähem asendusi ja madalamat TCO-d (kogu omamiskulu) lõppkasutaja jaoks.
2. Kas Maitu saab pakkuda spetsiaalseid pinnatöötlusi söövitavate või puhaste ruumide keskkondadele?
Absoluutselt. Korrosioonikindluse suurendamiseks pakume erinevaid mutrikorpuse katteid, sealhulgas musta oksiid- ja tsink-nikkelkatteid. Kiirete või tundlike keskkondade jaoks (nagu pooljuhtide käsitsemine) pakume ka valikulisi keraamilisi kuullaagreid, et vähendada soojuspaisumist ja välistada vajadus traditsioonilise määrimise järele, mis võib põhjustada saastumist.
3. Millised täpsusklassid on teie standardse mutriga valtsitud seeria jaoks tagatud?
Meie standardsed mutriga valtsitud kuulkruvid saavutavad tavaliselt klassi C7 ja C5, mis on võimelised saavutama C3 konkreetsete ülitäpsete rakenduste jaoks. Iga partii läbib asukoha täpsuse ja aksiaalse lõtku range testimise. Kui teie rakendus nõuab nulli tagasilööki, võime maksimaalse jäikuse tagamiseks integreerida eellaadimismehhanismid (nt nihkejuhtmed).
4. Kuidas Maitu kohandatud OEM-jooniste tehnilise valideerimisega hakkama saab?
Iga kohandatud projekt algab tehnilise auditiga, mille viib läbi meie 10-liikmeline insenerimeeskond. Vaatame teie CAD-joonised üle kontsentrilisuse, keermeprofiilide ühilduvuse ja materjalide sobivuse osas (nt PEEK või roostevaba teras konkreetsete tööstusharude jaoks). Anname ametliku kinnituse ja jagame tootmisfaasis sageli tootmisvideoid, et tagada lõpptoote täiuslik vastavus teie disainispetsifikatsioonidele.
