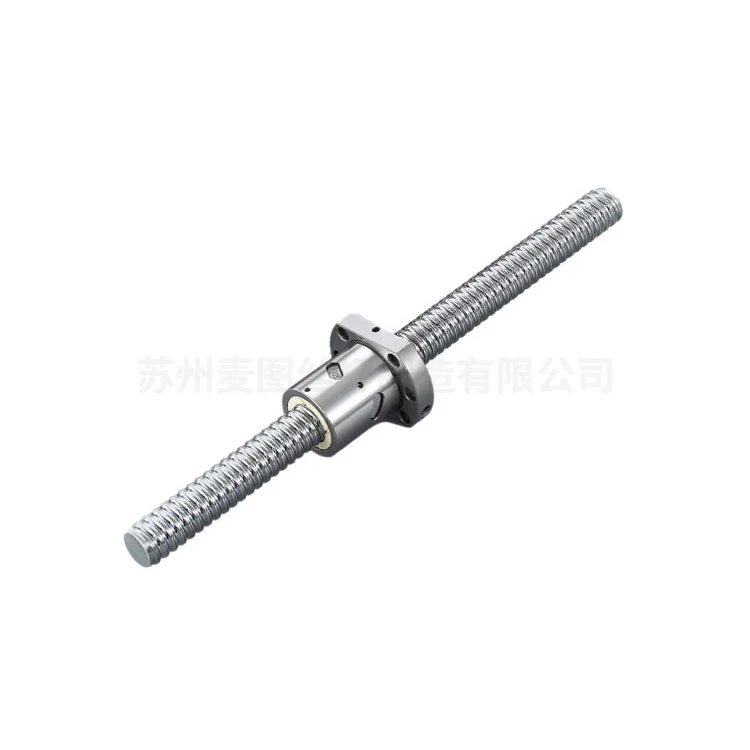

Topeltmutriga valtsitud kuulkruvi
Maitu topeltmutriga valtsitud kuulkruvi on ülitäpne mehaaniline komponent, mis on asjatundlikult valmistatud, et muuta pöörlev liikumine lineaarseks liikumiseks silmapaistva tõhususe ja täpse täpsusega. Meil on arenenud tootmissüsteem ja kuulkruvide tootmise tarneahel, mis võimaldab meil kiiresti pakkuda tootmis- ja tarnelahendusi jne.
Peamistes insenerikontseptsioonides juurdunud Maitu kvaliteetsed topeltmutriga valtsitud kuulkruvid toetuvad veerekontaktmehhanismile – tsirkuleerivad kuullaagrid vähendavad kruvivõlli ja mutri vahelise hõõrdumise miinimumini. See uuenduslik disain ületab oluliselt trapetsikujulisi juhtkruvisid, olles mehaaniline efektiivsus 90% või rohkem. Sellisena on sellest saanud asendamatu valik rakendustes, kus täpsus, töökindlus ja energiasääst on vaieldamatud.
Tehnilised esiletõstmised
1. Kruvi keermed luuakse täppis-külmvaltsimise tehnikaga. See protsess suurendab pinna karedust ja tagab ühtlase terastruktuuri, hoides samal ajal kulud hallatavad keskmise kuni suure mahuga tootmistsüklite puhul.
2. Mutril on ruumisäästlik disain, mis on integreeritud kuuli tagasivoolukanalite ja deflektoritega. See seadistus tagab sujuva palliringluse isegi siis, kui see on allutatud kõikuvatele koormustele ja töökiirustele.
3. Valitavad eelkoormuse lahendused – nagu topeltmutri konfiguratsioonid või nihkejuhtmed – kõrvaldavad tõhusalt aksiaalse lõtku, pakkudes nõudlike ülesannete jaoks erakordset positsiooni korratavust.
4. Toodetud rangelt vastavuses ISO 3408 ja JIS B1192 standarditega, tagades ühtlase mõõtmete täpsuse ja usaldusväärse jõudluse kõigis seadmetes.
Peamised jõudluse eelised
Külmvaltsimise protsess annab kruvi pinnale survejääkpinged, mis toob kaasa märkimisväärseid edusamme kolmes kriitilises valdkonnas:
1. Pikendatud väsimuse eluiga: suurem vastupidavus dünaamilistes koormustingimustes, kusjuures kasutusiga on arvutatud tööstusstandardi L10 eluea valemi järgi.
2. Suurepärane jäikus: optimeeritud jäikusomadused muudavad selle kuulkruvi ideaalseks rakenduste jaoks, mis nõuavad kiiret reageerimist ja minimaalset konstruktsiooni deformatsiooni.
3. Sujuv, vaikne töö: esmaklassiline pinnaviimistlus (Ra väärtustega tavaliselt ≤ 0,4 μm) minimeerib vibratsiooni ja vähendab töömüra, parandades süsteemi üldist jõudlust.
Materjali spetsifikatsioonid
| Kruvi võll: | Kõrge süsinikusisaldusega kroomteras (SCM435/SNCM220), läbikarastatud kuni HRC 58-62. |
| Mutri korpus: | Legeerteras musta oksiid- või tsink-nikkelkattega korrosioonikindluse tagamiseks. |
| Pallid: | 100. klassi kroomteras (GCr15) koos valikuliste keraamiliste alternatiividega kiirete rakenduste jaoks. |
Rakendustööstused
CNC-tööpingid ja tööstusrobootika
Lennundus- ja kosmosekäivitussüsteemid
Meditsiiniline pildistamine ja automatiseeritud diagnostikaseadmed
Pooljuhtplaatide käsitsemine ja litograafia
Elektrisõidukite akude koosteliinid
Meie topeltmutriga valtsitud kuulkruvi läbib asukoha täpsuse range testimise. Ja see võib tagada vastavuse tööstuslikele täppisklassidele (C3-C7). Kombineerides valtsitud keerme ökonoomsuse kuulkruvi jõudlusega, pakub see toode optimaalset lahendust automaatikatööstusele, kus täpsus, pikaealisus ja kogu omamiskulu on tundlikud.

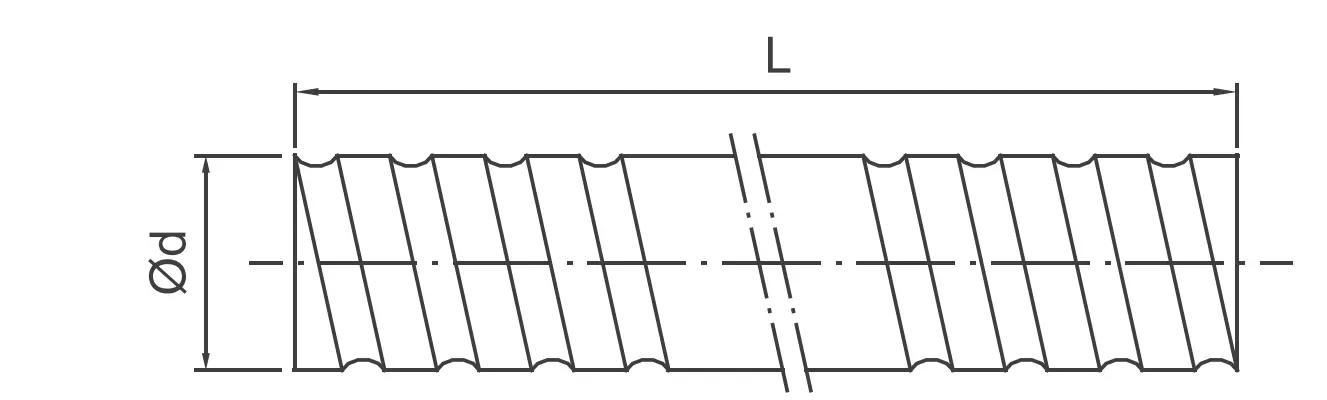

Tootmise parameetrid
| Tüüp | Täpsusaste | Suund | Alusta | Kood | Mutri tüüp | Piiratud pikkus | ||
| d | Plii | Helmed Da | Parem/Vasak | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V, U, BSH, H, A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V, I, U, BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, I, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V, Y, H, A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Mina, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V, H, A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Miks valida oma vajaduste jaoks Maitu?
Inseneri tipptase ja tõestatud saavutused:
Maitu on üle 12-aastase spetsiaalse tootmiskogemusega (tuleneb 20-aastasest pärandist Shanghais) edukalt tarninud üle 16 000 kruvikonfiguratsioonitüübi. Me ei müü ainult osi; pakume liikumisjuhtimislahendusi, mida toetab enam kui 5000 globaalse kliendi teenindamise ajalugu.
Null-tagasilöögi täpsus topeltmutri tehnoloogiaga:
Meie topeltmutriga rullitud kuulkruvid on konstrueeritud välistama aksiaalse lõtku valitavate eelkoormuslahenduste abil. Erinevalt tavalistest üksikmutritest tagab meie topeltmutri konfiguratsioon suurepärase positsiooni korratavuse ja suurema jäikuse, muutes need optimaalseks kulutõhusaks alternatiiviks kallitele maanduskruvidele C5-C7 täpsusnõuete jaoks.
Suurepärane materjali terviklikkus ja pinnaviimistlus:
Kasutame kõrge süsinikusisaldusega kroomterast SCM435/SNCM220, mis on läbikarastatud kuni HRC 58-62. Koos meie täppis-külmvaltsimise tehnikaga ja pinnaviimistlusega Ra ≤ 0,4 μm pakuvad meie kruvid pikemat L10 väsimuse eluiga ja mehaanilist efektiivsust, mis ületab 90%, vähendades märkimisväärselt kogu omamiskulusid (TCO).
Täiustatud jälgitavus ise väljatöötatud ERP kaudu:
Kvaliteet on teadus, mitte juhus. Maitu kasutab patenteeritud ERP-süsteemi, et jälgida kõiki tootmisetappe – alates tooraine kuumtöötlusest kuni lõpliku dünaamilise testimiseni. See tagab, et iga saadetis vastab rangelt ISO 3408 ja JIS B1192 standarditele, tagades meie klientidele täieliku läbipaistvuse ja ühtlase kvaliteedi.
KKK
1. Kuidas tagab Maitu valtsitud kuulkruvi täpsusklassi võrreldes maapinnaga?
Kui traditsiooniliselt kasutatakse ülikõrge täpsuse saavutamiseks lihvimiskruvisid, siis Maitu täiustatud külmvaltsimise tehnoloogia koos meie topeltmutri eellaadimissüsteemiga võimaldab meil saavutada täpsusklassi C5 kuni C7. See pakub suure jõudlusega lahendust oluliselt madalama hinnaga, mis sobib ideaalselt automatiseerimiseks ja robootikaks, kus nii täpsus kui ka eelarve on kriitilised tegurid.
2. Kas saate pakkuda kohandatud lõpptöötlust vastavalt meie konkreetsetele CAD-joonistele?
Jah. Meil on 10 spetsialiseeritud tootmisliini, mis on varustatud ülitäpse CNC-treipingiga spetsiaalselt kohandatud lõpptöötluseks. Olenemata sellest, kas teie rakendus nõuab konkreetseid sünkroonrõngasooneid, võtmega võlli või keermestatud otsi, tagame, et töötlemine on kuuliraja suhtes kontsentriline, et vältida vibratsiooni ja enneaegset kulumist.
3. Mis on tüüpiline hulgitellimuste ja OEM-i kohandamise aeg?
Tänu meie kahe tehase seadistusele Suzhous ja Dongguanis säilitame suure tootmisvõimsuse. Standardsete spetsifikatsioonide jaoks on meil suur hulk valtsvõlli. OEM-i kohandamiste jaoks pakume pärast joonise kinnitamist meie ERP-jälgitava töövoo kaudu sujuvamat tootmisgraafikut, et tagada õigeaegne kohaletoimetamine isegi suuremahuliste tellimuste korral.
4. Kuidas garanteerite kuulkruvide kvaliteedi ja jõudluse enne saatmist?
Iga Maitu topeltmutriga rullitud kuulkruvi läbib range kontrolliprotokolli. See hõlmab pinna kõvaduse testimist, mõõtmete kontrollimist (vastab standardile ISO 3408) ja sujuva töö testimist.
Kuulkruvi mutri viide
Lisateabe saamiseks ja muude pähklitüüpide saamiseks võtke meiega ühendust.
