Kuidas kasutatakse Acme trapetsikujulist kruvi tööstuslikes liikumissüsteemides?

Artikli kokkuvõte

Acme trapetsikujulised kruvidmängivad olulist rolli lineaarse liikumise ülekandes tööstusautomaatika, mehaaniliste seadmete ja täppispositsioneerimissüsteemide vahel. See artikkel annab üksikasjaliku, tehniliselt põhjendatud selgituse selle kohta, kuidas Acme trapetsikujulisi kruvisid struktureeritakse, täpsustatakse ja rakendatakse reaalses insenerikeskkonnas. Arutelu keskendub projekteerimispõhimõtetele, mõõtmete parameetritele, koormuskäitumisele, materjalivalikutele, tootmisstandarditele ja pikaajalistele arendussuundadele. Korduma kippuvaid tehnilisi küsimusi käsitletakse lühidalt küsimuste-vastuste vormingus, et selgitada levinumaid inseneriprobleeme. Sisu on üles ehitatud nii, et see vastaks professionaalsetele lugemisharjumustele ja ülemaailmsetele otsingumootori optimeerimise standarditele.

Sisukord

• 1. Kuidas Acme trapetsikujuline kruvi võimaldab lineaarset liikumist?
• 2. Kuidas on Acme trapetsikujulised kruvid ette nähtud ja konstrueeritud?
• 3. Kuidas Acme trapetsikujulised kruvid toimivad praktilistes rakendustes?
• 4. Kuidas arenevad Acme trapetsikujulised kruvid tulevastes liikumissüsteemides?

1. Kuidas Acme trapetsikujuline kruvi võimaldab lineaarset liikumist?

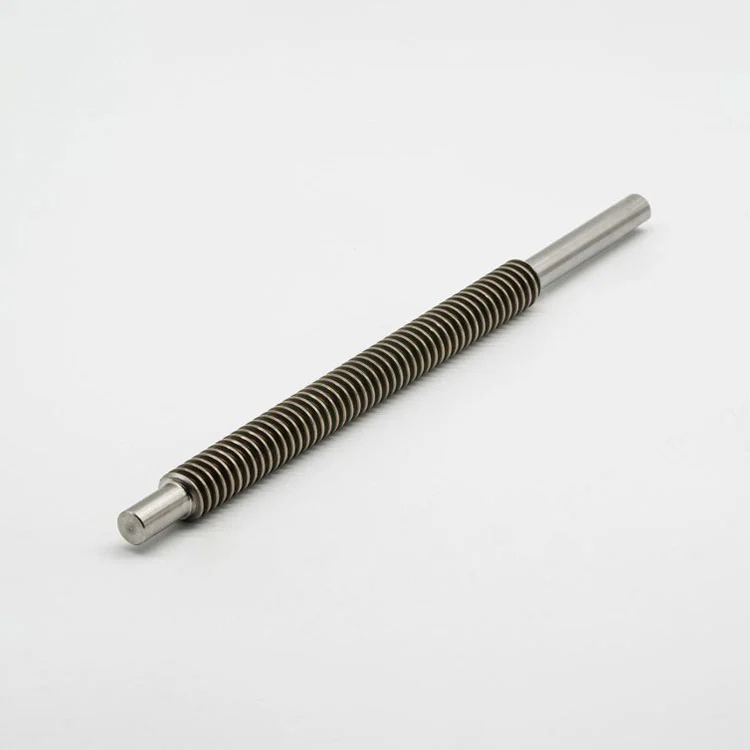

Acme trapetsikujuline kruvi on jõuülekande komponent, mis on loodud pöörleva liikumise muutmiseks lineaarseks nihkeks läbi täpselt töödeldud trapetsikujulise keermeprofiili. Erinevalt tavalistest kinnitusdetailidest on see kruvitüüp konstrueeritud pideva aksiaalkoormuse, prognoositava liikumise juhtimise ja korratava positsioneerimise täpsuse jaoks. Trapetsikujuline geomeetria pakub tasakaalustatud kompromissi mehaanilise tugevuse, valmistatavuse ja tõhususe vahel, muutes selle laialdaselt kasutusele nii rasketes kui ka täppisjuhitavates keskkondades.

Keermenurk, mis on tavaliselt standardiseeritud 29 kraadi Acme profiilide või 30 kraadi metriliste trapetsikujuliste keermete puhul, võimaldab kruvi ja vastasmutri vahel stabiilset kontakti. See geomeetria vähendab radiaalset pinget, säilitades samal ajal piisava kontaktpinna koormuse ühtlaseks jaotamiseks. Selle tulemusena valitakse Acme trapetskruvid tavaliselt seal, kus nõutakse lõtku reguleerimist, mõõdukat tõhusust ja mehaanilisi iselukustuvaid omadusi.

Inseneri vaatenurgast vaadatuna saavutatakse lineaarne liikumine, kuna kruvivõllile rakendatav pöördemoment sunnib mutrit mööda keerme juhet liikuma. Kõrgus ja juht määravad otseselt sõidukiiruse, eraldusvõime ja koormuse käitumise. Need parameetrid valitakse hoolikalt süsteeminõuete alusel, nagu käigu pikkus, töötsükkel ja kokkupuude keskkonnaga.

2. Kuidas on Acme trapetsikujulised kruvid ette nähtud ja konstrueeritud?

Täpne spetsifikatsioon on oluline, et tagada Acme trapetsikujulise kruvi töökindlus kogu selle kasutusaja jooksul. Parameetrid määratletakse vastavalt rahvusvahelistele standarditele nagu ANSI B1.5 või DIN 103, olenevalt piirkondlikest ja rakendusnõuetest. Järgmises tabelis on välja toodud tavaliselt viidatud tehnilised parameetrid, mida insenerid valiku ja projekteerimise ajal kasutavad.

Tehnilised kaalutlused hõlmavad ka pinnaviimistlust, kuumtöötlust ja määrdeaine ühilduvust. Maanduskruvid valitakse suurema positsioneerimistäpsuse tagamiseks, samas kui valtsitud kruvid on eelistatud kulutõhususe ja suurema väsimustugevuse tagamiseks. Valikuprotsess ühendab mehaanilised arvutused, keskkonnapiirangud ja pikaajalise hoolduse planeerimise.

3. Kuidas Acme trapetsikujulised kruvid toimivad praktilistes rakendustes?

Tööstuskeskkonnas kasutatakse Acme trapetskruvisid tööpinkide, tõstesüsteemide, klapiajamite, pakendamisseadmete ja automatiseeritud koosteliinide jaoks. Nende loomupärane iselukustuv käitumine muudab need sobivad vertikaalseks koormuse hoidmiseks ilma täiendavate pidurdusmehhanismideta. See omadus lihtsustab süsteemi projekteerimist, suurendades samas tööohutust.

Järgmised korduma kippuvad küsimused käsitlevad tavapäraseid tehnilisi probleeme, mis esinevad spetsifikatsiooni ja kasutamise ajal.

K: Kuidas varieerub kandevõime kruvi läbimõõduga?
V: Kandevõime suureneb kruvi läbimõõduga mittelineaarselt tänu suuremale ristlõikepinnale ja paremale paindumiskindlusele. Insenerid peavad hindama nii aksiaalseid pingepiire kui ka kriitilist painde pikkust, et tagada ohutu töö survekoormuse all.

K: Kuidas hallatakse tagasilööki Acme trapetskruvisüsteemides?
V: Tagasilööki vähendatakse tavaliselt lõhestatud mutrite, lõtkuvastaste mutrite või eellaaditud kahe mutriga sõlmede kasutamisega. Materjalide sidumine ja kontrollitud tootmistolerantsid aitavad veelgi kaasa stabiilsele positsioneerimistäpsusele.

K: Kuidas mõjutab määrimine kasutusiga?
V: Õige määrimine minimeerib hõõrdekulumist kruvi ja mutri liidese vahel, vähendab töötemperatuuri ja pikendab hooldusvälbasid. Määrdeaine valik sõltub kiirusest, koormusest ja keskkonnamõjust, nagu tolm või niiskus.

Toimivuse järjepidevust mõjutavad ka joondamise täpsus ja paigalduse jäikus. Vale joondamine põhjustab keerme ebaühtlase kontakti, kiirendades lokaalset kulumist ja vähendades liikumise sujuvust. Sellisena on süsteemitaseme integreerimine sama oluline kui komponenditaseme spetsifikatsioon.

4. Kuidas arenevad Acme trapetsikujulised kruvid tulevastes liikumissüsteemides?

Kuna automatiseerimissüsteemid nõuavad suuremat töökindlust ja väiksemat hooldust, arenevad Acme trapetskruvid materjaliteaduse edusammude ja täpsete tootmistehnikate kaudu edasi. Täiustatud sulami koostised, pinnakatted ja komposiitmutrimaterjalid pikendavad kasutusiga, vähendades samal ajal hõõrdetegureid.

Digitaalne tootmine ja CNC-lihvimistehnoloogiad võimaldavad rangemaid tolerantse ja ühtsemat keerme geomeetriat. Need arengud toetavad integreerimist poolautomaatsetesse ja nutikatesse mehaanilistesse süsteemidesse, kus prognoositav lineaarne liikumine on endiselt oluline. Kuigi kiirrakendustes domineerivad alternatiivsed tehnoloogiad, nagu kuulkruvid, on trapetsikujulised kruvid endiselt olulised, kui esikohal on vastupidavus, kulude kontroll ja iselukustuv jõudlus.

Selles kontekstis mängivad sügavate inseneriteadmiste ja vertikaalse tootmisvõimega tootjad kohandatud spetsifikatsioonide ja stabiilsete tarneahelate toetamisel üha olulisemat rolli.

Suzhou Maitukeskendub jätkuvalt täppiskonstrueeritud Acme trapetskruvilahendustele, mis on kooskõlas arenevate tööstusstandardite ja rakendusnõuetega. Materjalide optimeerimise, protsesside juhtimise ja rakenduspõhise disaini kaudu toetab bränd liikumissüsteeme, mis nõuavad töökindlust ja pikaajalist väärtust.

Üksikasjalike tehniliste konsultatsioonide, kohandatud spetsifikatsioonide või rakendusepõhiste soovituste saamiseks julgustatakse huvitatud isikuid seda tegemavõtke meiega ühendustarutada projekti nõudeid ja inseneri eesmärke.
