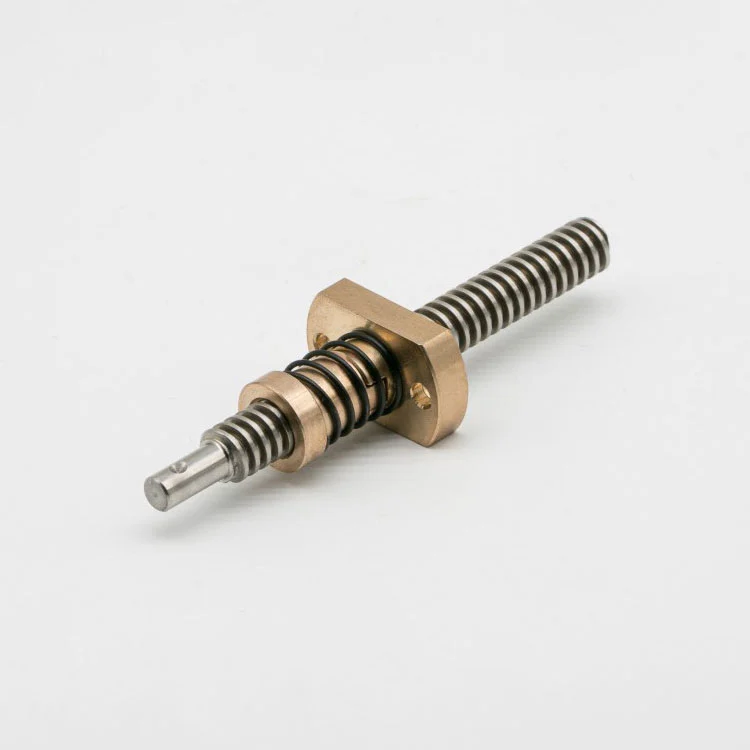

Tagasilöögivastane trapetsikujuline mutter lineaarsetele täiturmehhanismidele

Maitu pakub Hiinas kvaliteetset ja vastupidavat tagasilöögivastast trapetsikujulist mutrit lineaarsetele täiturmehhanismidele. Maitu tehas on suunatud erinevate lineaarajamite (elektrilised lineaarajamid, hüdraulilised lineaarajamid, pneumaatilised lineaarajamid) isikupärastatud vajadustele ning pakub stsenaariumipõhiseid kohandamislahendusi. Vastavalt teie lineaarse täiturmehhanismi nimikoormusele, edasi-tagasi liikumise sagedusele, käiguvahemikule, töötemperatuurile ja paigaldusliidese suurusele saame paindlikult kohandada peamisi parameetreid, nagu trapetsikujulise keerme spetsifikatsioon (meetriline/tolline), mutri üldmõõt, ketta vedru eelpingejõud, materjali valik ja pinnatöötlus.

Viidates lineaarse täiturmehhanismi juhtkruvide kahele põhikonfiguratsioonile (pöörlev juhtkruvi ja pöörlev mutter), on tootel universaalne liidese kujundus, mis ühildub peamiste lineaarsete täiturmehhanismide ülekandekomponentidega ja mida saab otse kokku panna erinevate spetsifikatsioonidega juhtkruvidega, muutmata täiturmehhanismi algset struktuuri, parandades oluliselt seadmete uuendamise ja hoolduse tõhusust.

Toote tehnilised andmed

Märkus: * tähistab erispetsifikatsioone, mida saab kohandada vastavalt teie lineaarse täiturmehhanismi tüübile, nimikoormusele, edasi-tagasi liikumise sagedusele ja paigaldusruumile. Saame paindlikult reguleerida ketasvedru eelkoormusjõudu ja keerme täpsust ning järgida tootmisel rangelt GB/T 17587-2018 standardit, et see vastaks erinevate lineaarsete täiturmehhanismide kõrgsagedusliku edasi-tagasi ja muutuva koormuse töövajadustele, tagades, et aksiaalset lõtku kontrollitakse tõhusalt ja ülekande efektiivsust säilitatakse, mis on kooskõlas lineaarse tagasilöögivastase käigukasti tööpõhimõttega. Samal ajal saame vastavalt teie vajadustele pakkuda nii metrilisi kui ka inglise keele keermega paigaldusmutreid, parandades veelgi ühilduvust.

Funktsionaalsed esiletõstmised ja lineaarse täiturmehhanismi kohandamise funktsioonid

1. Ketasvedru komposiit eelkoormus, stabiilne tagasilöökide vastane: Võttes kasutusele ketasvedru komposiit eelpinge põhikonstruktsiooni koos täppislihvitud trapetsikujulise keermega, mis erineb eelmiste toodete poolitatud vedru ja kahe elastse O-rõnga struktuurist, tagab ühtlase eelpingejõu jaotuse ja suudab stabiilselt juhtida aksiaalset lõtku 0.0104 mm täpsusega. positsioneerimishälve ja ülekande ebastabiilsus, mis on põhjustatud aksiaalsest lõtkusest lineaarsete täiturmehhanismide kõrgsagedusliku edasi-tagasi liikumise ajal, tagades täiturmehhanismi sujuva ja täpse töö.

2. Kõrge väsimuskindlus, kohandub kõrgsagedusliku edasi-tagasi liikumisega: sihib lineaarsete ajamite kõrgsageduslikke edasi-tagasi liikumisomadusi (kuni 15 tsüklit/min), ketasvedru võtab vastu ülitugevast sulamist materjalist, millel on suurepärane väsimuskindlus, mis talub 20 000+ korda integreeritud keerme kokkusurumiseta. lihtne kanda, tagades stabiilse tagasilöögivastase jõudluse pikaajalise kõrgsagedusliku töö ajal, mis sobib eriti hästi lineaarsetele täiturmehhanismidele, mis nõuavad pidevat ja stabiilset tööd.

3. Tugev kandevõime, kohandumine muutuva koormusega: Lineaarsed ajamid kannavad töö ajal sageli muutuvat koormust. See tagasilöögivastane trapetsmutter lineaarsetele täiturmehhanismidele on valmistatud ülitugevast kulumiskindlast materjalist ja läbib täppistöötluse, millel on tugev staatiline ja dünaamiline kandevõime, mis talub suurt aksiaalset tõukejõudu ja radiaalset koormust ilma deformatsioonita ning säilitab stabiilse ülekande isegi siis, kui koormus muutub, kohandudes lineaarsete tööparameetrite ja erinevate rakenduste tööomadustega. nõuded trapetsikujuliste juhtkruviga liftidele ja muudele seotud seadmetele.

4. Madal hõõrdumine ja kõrge ülekandetõhusus: keerme pinda töödeldakse spetsiaalse määrdekattega, mis vähendab tõhusalt mutri ja juhtkruvi vahelist hõõrdetegurit, hõõrdetegur on alla 0,08, ülekandeefektiivsus on kuni 92% või rohkem, mis mitte ainult ei vähenda lineaarsete täiturmehhanismide energiatarbimist, vaid tagab ka üldise efektiivsuse, mis on põhjustatud töötamise ajal, ja vähendab ka soojuse ülekuumenemist. lineaarsest täiturmehhanismist.

Toimivusparameetrid ja range kvaliteedikontroll

1. Täiturmehhanismile orienteeritud materjalivalik: valikuline ülitugev kulumiskindel pronksisulam (kõrge kandevõime, tugev väsimuskindlus) ja tugevdatud insenerplastist (kerge kaal, isemäärevad) materjalid. Nende hulgas sobib pronksisulam suure koormusega lineaarajamitele (nt tööstuslikud hüdraulilised lineaarsed ajamid, trapetsikujulised juhtkruvitõstukid) ja tugevdatud tehniline plastik sobib kerge koormusega kõrgsageduslike lineaarsete ajamite jaoks (nt väikesed elektrilised lineaarsed ajamid), mis vastavad täielikult erinevate lineaarsete täiturmehhanismide koormus- ja liikumisnõuetele ning viitab suure jõudlusega täiturmehhanismide materjalivalikule ja standarditele. pähklid.

2. Lineaarse ülekande täpsusindikaatorid: keerme täpsus saavutab ISO 4 taseme, sammuviga on väiksem kui ±0,004 mm, positsiooni korratavus on ≤ ± 0,006 mm, lõtk on kontrollitav vahemikus 0,004–0,01 mm, mis on parem kui lineaarse täiturmehhanismi lineaarse positsiooni täpsuse üldine ülekande täpsus. ja stabiilne liikumine ning vastab GB/T 17587-2018 standardi täpsusnõuetele.

3. Kasutusiga ja vastupidavus: Pärast pinna kõvenemist ja korrosioonivastast töötlemist jõuab pinna kõvadus HRC 56-60-ni, kulumiskindlus on 75% kõrgem kui tavalistel trapetsikujulistel mutritel ning kasutusiga võib tavapärasel kasutamisel ja regulaarse hoolduse korral ulatuda üle 4,5 aastani, kohanedes pikaajaliste pideva töövajadustega ja vähendades lineaarsete täiturmehhanismide kulumissagedust, asendamise sagedust, trapetsikujuliste juhtkruviga liftide ja muude lineaarsete täiturmehhanismidega seotud seadmete jaoks.

Maitu eelised

1. Lineaarsele ajamile keskendunud uurimis- ja arendusvõime: meie teadus- ja arendusmeeskonnas on 8 vaneminseneri, kellel on rohkem kui 8-aastane kogemus lineaarse jõuülekande ja lineaarsete täiturmehhanismide komponentide vallas, keskendudes uurimis- ja arendustegevusele ning tagasilöögivastase tehnoloogia optimeerimisele lineaarsete täiturmehhanismide stsenaariumide jaoks, valdades selliseid põhitehnoloogiaid nagu ketasvedru komposiidi eelkoormuskonstruktsioon ja keerme täppislihvimine. Lineaarsetele täiturmehhanismidele vastavalt lineaarsete täiturmehhanismide kõrgsageduslike edasi-tagasi ja muutuva koormuse karakteristikutele, tagades täiusliku kohandumise erinevat tüüpi lineaarsete täiturmehhanismidega.

2. Standardne tootmine ja range testimine: varustatud professionaalsete lineaarsete täiturmehhanismide mutri tootmisliinide ja täppistestimisseadmetega (nagu väsimuse testimise masin, jõuülekande efektiivsuse tester), iga toode läbib enne tehasest väljumist range lõtku tuvastamise, väsimustesti, kandevõime testi ja kõrge temperatuuri vastupidavuse testi kooskõlas GB/T 1718 ja 7 GB-/T 17158. 3098.1-2010 standarditele, mille kvalifikatsioonimäär on 100%, tagades, et iga mutter vastab lineaarsete täiturmehhanismide kõrge jõudlusega nõuetele.

3. Lineaarsete täiturmehhanismide rikkalik kohandamiskogemus. Olles pakkunud kohandatud tagasilöögivastaseid lahendusi enam kui 2900 lineaarse ajamite tootjale ja kasutajale, mis hõlmavad elektrilisi, hüdraulilisi, pneumaatilisi ja muud tüüpi lineaarseid täiturmehhanisme, samuti trapetsikujuliste juhtkruvitõstukite stsenaariume, on meil rikkalik kogemus erinevate lineaarsete täiturmehhanismide mudelite ja töötingimuste kohandamisel vastavalt teie lineaarsete täiturmehhanismide mudelitele ja töötingimustele.

4. Autoriteetne sertifitseerimine ja turu tunnustamine: läbinud ISO 9001 kvaliteedijuhtimissüsteemi sertifikaadi, RoHS keskkonnasertifikaadi ja CE-sertifikaadi koos mitmete patentidega, mis on seotud lineaarsete ajamite tagasilöögivastase ülekandetehnoloogiaga, teenindades kodumaiste ja välismaiste lineaarsete täiturmehhanismide kaubamärke, ning tooteid on kõrgelt tunnustatud nende stabiilsuse, vastupidavuse ja ülekande efektiivsuse poolest, eriti induktorite ja elektrijuhtmete valdkonna juhtivate täiturmehhanismide puhul.

Kohandusprotsess ja täisteenust pakkuv tugisüsteem

1. Nõudluse kommunikatsioon ja skeemi koostamine: meie professionaalne tehniline meeskond pakub individuaalset konsultatsiooni, mõistab põhjalikult teie lineaarset täiturmehhanismi tüüpi, nimikoormust, edasi-tagasi liikumise sagedust, käiguvahemikku, töökeskkonna ja paigaldusliidese nõudeid ning koostab sihipärased kohandamisskeemid, sealhulgas materjali valik, ketta vedru eelkoormusjõu reguleerimine ja konstruktsiooni disain, ning viitab rangelt asjakohastele riiklikele standarditele, et tagada teie NuzoarneesBacklashi täiuslik sobivus. lineaarne täiturmehhanism.

2. Proovitootmise ja jõudluse testimine: vastavalt kinnitatud kohandamisskeemile lõpetame 2D/3D joonise projekteerimise, teostame proovikatsetootmise ja testime proovi vastaval lineaarsel täiturmehhanismil, et kontrollida tagasilöögivastast efekti, väsimuskindlust, ülekande efektiivsust ja paigalduse ühilduvust ning reguleerida ja optimeerida, kuni see vastab teie nõuetele enne masstootmist, tagades, et toode vastab tegelikele töövajadustele.

3. Pakendi- ja transpordikaitse: võtke kasutusele kokkupõrke-, niiskus- ja õlivastane pakend, mis võib tõhusalt ära hoida toote kahjustamist transportimise ajal, vältida keerme deformatsiooni ja ketasvedrude kahjustusi ning tagada, et toote jõudlus sihtkohta jõudmisel ei muutuks, eriti sobib hulgitellimuste pikamaatranspordiks.

4. Tõhus tarnekohustus: tavaliste lineaarsete ajamite jaoks sobivad standardmudelid on laos, tarneajaga 1-3 tööpäeva; kohandatud tooted tarnitakse 7-11 tööpäeva jooksul, lühendades tõhusalt teie lineaarse täiturmehhanismi uuendamise ja hooldustsüklit, tagades seadmete normaalse töö.

5. Müügijärgne teenindus ja tehnilised juhised: pakkuge 30-kuulist kvaliteedi garantiiperioodi, professionaalsed tehnikud pakuvad 24-tunnist veebipõhist ja kohapealset tehnilist tuge, lahendavad õigeaegselt toote installi-, silumis- ja kasutusprobleemid; pakkuma tasuta väljavahetamist, kui toote kvaliteediga on garantiiaja jooksul probleeme, ja andke regulaarseid hooldusjuhiseid, et pikendada tagasilöögivastase trapetsmutri kasutusiga lineaarsete ajamite ja lineaarse täiturmehhanismi jaoks.

Paigaldusjuhend ja igapäevase hoolduse näpunäited

1. Paigaldamise etapid: Enne paigaldamist puhastage mutri keermepinda ja sobivat juhtkruvi ebemevaba lapiga, mis on kastetud tööstuslikku määrdeõlisse, et eemaldada tolm, õliplekid ja muud mustused, tagades tiheda haardumise ja vähendades esialgset hõõrdumist; paigaldage mutter juhtkruvile sujuvalt, vältige sundpaigaldamist, reguleerige ketasvedru eelpingestusjõudu vastavalt lineaarse täiturmehhanismi koormuse ja liikumisnõuetele ning kinnitage äärik kindlalt lineaarse täiturmehhanismi liikuva osa külge, et vältida lahtist paigaldust, mis mõjutab ülekande täpsust ja tööohutust, eriti trapetsikujulise juhtkruvi liftiga seotud paigalduste puhul.

2. Regulaarne hooldus: Soovitatav on kontrollida lõtku, ketasvedru olekut ja keerme puhtust iga 3 kuu järel (reguleerida vastavalt edasi-tagasi liikumise sagedusele); tolmu- või õliplekkide leidmisel puhastage need õigeaegselt; lisage iga 5 kuu järel väike kogus kõrgele temperatuurile vastupidavat määrdeõli, et vähendada hõõrdumist, kaitsta keerme ja ketasvedru ning tagada pikaajaline stabiilne töö, mis aitab säilitada lineaarse täiturmehhanismi jõuülekande efektiivsust.

3. Säilitamisnõuded: Hoida puhtas, kuivas ja hästi ventileeritavas keskkonnas (temperatuur 8-22 ℃, niiskus ≤40%), vältige kokkupuudet kõrge temperatuuriga, söövitavate ainete ja teravate esemetega, vältige keerme deformeerumist, ketasvedru väsimist ja pinnakahjustusi ning tagage tagasilöögivastase toimega tagasilöögivastane jõudlus, mille jaoks on eriti oluline pikaajaline säilitamine. osad.

4. Ettevaatusabinõud kasutamisel: Lineaarse täiturmehhanismi töötamise ajal vältige liigset koormust, jõulist käivitumist ja seiskamist ning ärge võtke mutrit lahti oma suva järgi, et vältida ketta vedru ja keermekonstruktsiooni kahjustamist; vältige võõrkehade sattumist keermevahesse, et vältida ülekande ummistumist ja lineaarse täiturmehhanismi kahjustamist; kontrollige regulaarselt iselukustumist, et tagada tööohutus, eriti trapetsikujulise juhtkruviga lifti stsenaariumide puhul.

Kohaldatavad lineaarsed täiturmehhanismi tüübid ja rakendusstsenaariumid

1. Elektrilised lineaarsed ajamid: rakendatakse väikeste ja keskmise suurusega elektriliste lineaarsete ajamite (nt tööstuslike elektriliste tõukurvardade, lineaarsete täiturmehhanismide moodulite) jaoks, mis kõrvaldavad tõhusalt aksiaalse lõtku, tagades stabiilse liikumise ja täpse positsioneerimise ning sobivad automatiseeritud tootmisliinidele, intelligentsetele seadmetele, meditsiiniseadmetele ja muudele stsenaariumidele, samuti sobitamiseks trapetsikujuliste kruvide ülekandega.

2. Hüdraulilised ja pneumaatilised lineaarsed ajamid: sobivad suure koormusega hüdrauliliste ja pneumaatiliste lineaarsete ajamite jaoks (nagu hüdrosilindrid, lineaarsete ülekandemehhanismidega pneumaatilised silindrid), millel on tugev kandevõime ja väsimuskindlus, kohanduvad suure koormusega ja kõrgsagedusliku laevatööstusega, selliste täiturmehhanismide, masinate ja muude seadmete metallurgiliste tööomadustega väljad.

3. Tööstuslikud lineaarsed ajamid: rakendatakse automatiseeritud tootmises kasutatavate tööstusliku kvaliteediga lineaarsete ajamite jaoks, nagu lineaarsed etteandeajamid, lineaarsed tõsteajamid ja trapetsikujulised juhtkruvitõstukid, millel on stabiilne tagasilöögivastane jõudlus ja kõrge ülekandetõhusus, mis tagab tootmistoimingute järjepidevuse ja stabiilsuse, parandab tootmistõhusust ja toote kvaliteeti ning vastab stabiilsusnõuetele.

4. Spetsiaalsed lineaarsed ajamid: sobivad spetsiaalsete lineaarsete ajamite jaoks (nagu kõrge temperatuuriga lineaarsed ajamid, välistingimustes kasutatavad lineaarsed täiturmehhanismid), millel on tugev keskkonnakohane kohanemisvõime ja korrosioonikindlus, kohanduvad karmi töökeskkonnaga ning on kasutatavad kosmosetööstuses, autotööstuses, välisseadmetes ja muudes valdkondades, samuti eriotstarbeliste trapetsikujuliste juhtkruvitõstukite jaoks.

KKK ja professionaalne tehniline tugi

1. Mis vahe on sellel tootel varasematest tagasilöögivastastest trapetsmutritest?

3D-printeri versioon kasutab jagatud tüüpi vedru eelkoormusstruktuuri, keskendudes kulutõhususele ja lihtsale hooldusele; positsioneerimissüsteemi versioon kasutab kahe elastse O-rõnga eelkoormuse disaini, keskendudes suurele täpsusele ja pikaajalisele stabiilsusele; see tagasilöögivastane trapetsmutter lineaarsete täiturmehhanismide jaoks kasutab ketasvedru komposiit eelkoormusstruktuuri, keskendudes väsimuskindlusele ja kõrgsageduslikule edasi-tagasi kohanemisele, mis on spetsiaalselt ette nähtud lineaarsete täiturmehhanismide kõrgsageduslike edasi-tagasi ja muutuva koormuse omaduste jaoks ning on paremini kooskõlas trapetsidega seotud kruvidega seotud seadmete töönõuetega.

2. Kas seda toodet saab kohandada minu olemasoleva lineaarse täiturmehhanismi juhtkruviga?

Jah, meie standardmudelid ühilduvad lineaarsetes täiturmehhanismides kasutatavate tavaliste trapetsikujuliste juhtkruvidega, samuti saame kohandada keerme spetsifikatsiooni ja mutri suurust vastavalt teie juhtkruvi parameetritele ning pakkuda nii meeter- kui ka inglise keele keermevalikuid, tagades otsese kokkupaneku ilma algset täiturmehhanismi muutmata ning sobitades lineaarse täiturmehhanismi juhtkruvide (pöörleva juhtkruvi) kahe põhikonfiguratsiooniga.

3. Kuidas reguleerida ketasvedru eelpingutusjõudu, et see vastaks erinevatele töötingimustele?

Toode on konstrueeritud reguleeritava eelkoormusstruktuuriga, mis võimaldab paindlikult reguleerida ketasvedru surveastet vastavalt lineaarse täiturmehhanismi koormusele, edasi-tagasi liikumise sagedusele ja positsioneerimise täpsuse nõuetele, tasakaalustades tagasilöögivastase efekti ja ülekande sujuvust ning kohandumist lineaarsete ajamite ja trapetsikujuliste juhtkruvitõstukite erinevate töötingimustega.

4. Kuidas hinnata, kas mutri tagasilöögivastane toime on kasutamise ajal normaalne?

Pärast paigaldamist käivitage lineaarne täiturmehhanism normaalsel kiirusel, jälgige, kas esineb liikumisvärinat või ebatavalist müra; kasutage positsioneerimise korratavuse tuvastamiseks täppismõõteseadet, kui korratavuse viga jääb vahemikku ±0,006 mm, näitab see, et tagasilöögivastane efekt on normaalne ja toode vastab GB/T 17587-2018 standardi täpsusnõuetele.

5. Mis on ketasvedru kasutusiga?

Ketasvedru kasutab ülitugevat väsimuskindlat sulamist, mis võib normaalsel kasutamisel ja kõrgsageduslikul edasi-tagasi liikumisel säilitada stabiilse jõudluse rohkem kui 4,5 aastat ning mida saab kulumisel iseseisvalt välja vahetada, mis on mugav ja kiire ning vähendab lineaarse täiturmehhanismi ja trapetsikujulise juhtkruvi lifti hoolduskulusid.

6. Kas pakute tehnilist tuge lineaarsete ajamite hulgitellimuste jaoks?

Jah, hulgitellimuste puhul saadame professionaalsed tehnikud, kes pakuvad kohapealseid paigaldus-, silumis- ja hooldusjuhiseid ning üksikasjalikke paigaldus- ja hooldusjuhendeid, mis vastavad asjakohastele riiklikele standarditele, tagades, et tagasilöögivastane trapetsmutter lineaarsete täiturmehhanismide jaoks suudab teie lineaarsete juhtkruvi täiturmehhanismide ja trapetsikujuliste ajamite puhul parimat tagasilöögivastast ja jõuülekande jõudlust esitada.
